續流二極管應用：反向續流作用分析-KIA MOS管
信息來源：本站 日期：2023-08-01
續流二極管都是并聯在線圈的兩端；線圈在通過電流時；會在其兩端產生感應電動勢。當電流消失時；其感應電動勢會對電路中的元件產生反向電壓。當反向電壓高于元件的反向擊穿電壓時；會把元件如三極管；等造成損壞。

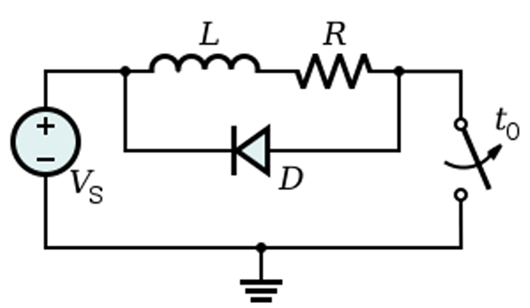

續流二極管并聯在線兩端；當流過線圈中的電流消失時；線圈產生的感應電動勢通過二極管和線圈構成的回路做功而消耗掉。從而保護了電路中的其它元件的安全。
在電路中反向并聯在繼電器或電感線圈的兩端；當電感線圈斷電時其兩端的電動勢并不立即消失；此時殘余電動勢通過一個二極管釋放；起這種作用的二極管叫續流二極管。
其實還是個二極管只不過它在這起續流作用而以；例如在繼電器線圈兩端反向接的那個二極管或單向可控硅兩端反向接一個二極管。
續流二極管選型一般選擇快速恢復二極管、肖特基二極管；如FR254、FR255、FR256、FR257、1N5204、1N5205、1N5206、1N5207、1N5208、1N5404、1N5405、5406、5407、5408
續流二極管的注意事項：
(1) 續流二極管是防止直流線圈斷電時；產生自感電勢形成的高電壓對相關元器件造成損害的有效手段。
(2) 續流二極管的極性不能接錯；否則將造成短路事故；
(3) 續流二極管對直流電壓總是反接的；即二極管的負極接直流電的正極端；
(4) 續流二極管是工作在正向導通狀態；并非擊穿狀態或高速開關狀態。
4. 電路：

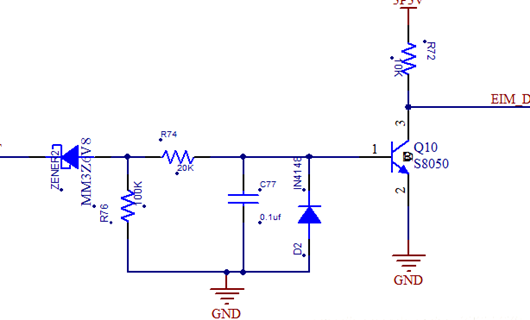

在電路當中R76和1N4148組成續流電路
