abs-210,abs210整流橋,abs210整流橋參數-KIA MOS管
信息來源：本站 日期：2023-12-01
整流橋堆就是由兩個或四個二極管組成的整流器件。橋堆有半橋和全橋以及三相橋，三種半橋又有正半橋和負半橋兩種。
全橋由四只二極管組成，有四個引出腳。兩只二極管負極的連接點是全橋直流輸出端的“正極”，兩只二極管正極的連接點是全橋直流輸出端的“負極”。
半橋由兩只二極管組成，有三個引出腳。正半橋兩邊的管腳是兩個二極管的正極，即交流輸入端；中間管腳是兩個二極管的負極，即直流輸出端的“正極”。負半橋兩邊的管腳上兩個二極管的負極，即交流輸入端；中間管腳是兩個二極管的正極，即直流輸出端的“負極”。一個正半橋和一個負半橋就可以組成一個全橋。
整流橋堆產品是由四只整流硅芯片作橋式連接，外用絕緣塑料封裝而成，大功率整流橋在絕緣層外添加鋅金屬殼包封，增強散熱。整流橋品種多：有扁形、圓形、方形、板凳形（分直插與貼片）等，有GPP與O/J結構之分。最大整流電流從0.5A到100A，最高反向峰值電壓從50V到1600V。

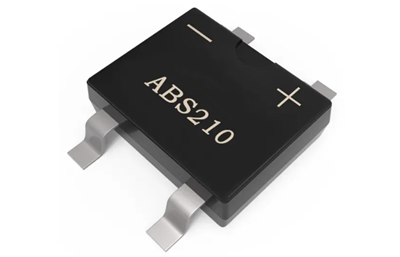

ABS210在ABS-4封裝里采用的4個芯片，其尺寸都是60MIL，是一款小方橋、貼片整流橋堆。ABS210的浪涌電流Ifsm為30A，漏電流(Ir)為5uA，其工作時耐溫度范圍為-55~150攝氏度。
ABS210采用GPP芯片材質，里面有4顆芯片組成。ABS210的電性參數是：正向電流(Io)為2A，反向耐壓為1000V，正向電壓(VF)為1.1V，恢復時間(Trr)達到500ns，其中有4條引線。

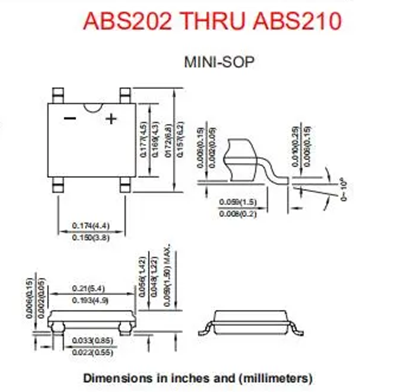

ABS210貼片整流橋封裝系列。它的本體長度為4.5mm，整體長度為6.8mm，寬度為5.4mm，高度為1.42mm，腳間距為4.4mm。
abs210整流橋參數
型號：ABS210
封裝：ABS-4 (SOP-4)
特性：小方橋、貼片橋堆
電性參數：2A 1000V
芯片材質：GPP
正向電流(Io)：2A
芯片個數：4
正向電壓(VF)：1.1V
芯片尺寸：60MIL
浪涌電流Ifsm：30A
漏電流(Ir)：5uA
工作溫度：-55~+150℃
恢復時間(Trr)：500ns
引線數量：4
ABS210詳細參數
最大重復峰值反向電壓（VRRM）：1000V
最大有效電壓（VRMS）：700V
最大隔直電壓（VDC）：1000V
最大平均正向整流電流（IF(AV)）：2A
峰值正向浪涌電流（IFSM）：60A
最大瞬時正向電壓（VF）：1.1V
額定直流阻斷電壓下的最大直流反向電流（IR）：5uA
結到引線的典型熱阻（RθJL）：8℃/W
工作溫度范圍（TJ）：-55 to +150 ℃
儲存溫度范圍（TSTG）：-55 to +150 ℃
