電源濾波器是一種由電容、電感和電阻組成的濾波器，它的作用是：對特定頻率的頻點或該頻點以外的頻率進行有效濾除，得到所需要的有效信號。

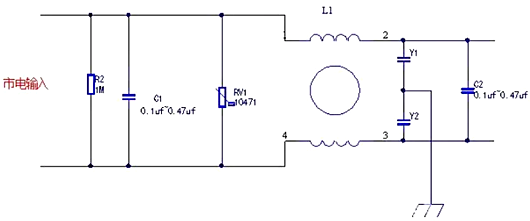

下圖是電源濾波器典型電路圖
C1、C2是差模電容器，一般稱為X電容，電容容量很多時候選擇在0.01μF到0.47μF之間；Y1和Y2是共模電容，一般稱為Y電容，電容量不宜過大，一般在幾十納法左右，選的太大容易引起漏電；
L1為共模扼流圈，它為同向繞在同一個鐵氧體環上的一對線圈，電感量約為幾毫亨，對于共模干擾電流，兩個線圈產生的磁場是同方向的，共模扼流圈表現出較大的阻抗，從而起到衰減干擾信號的作用；
而對于差模信號，兩個線圈產生的磁場抵消，因此不會影響到電路的性能。需要注意的是這是一級濾波器電路，如果想要效果得到更好可以采用二級濾波。

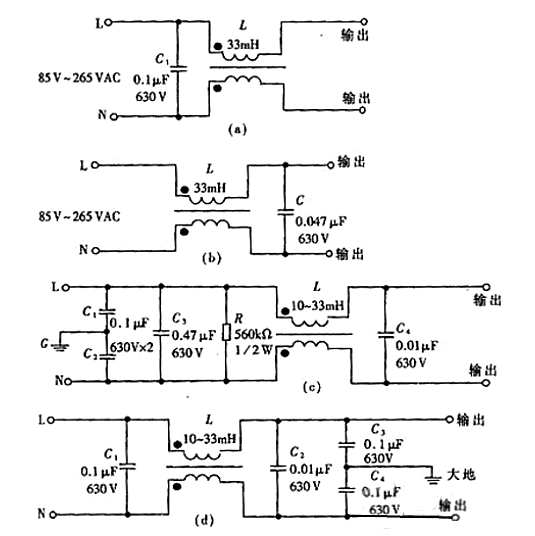

開關電源為減小體積、降低成本，單片開關電源一般采用簡易式單級EMI濾波器，典型電路圖所示。
圖（a）與圖（b）中的電容器C能濾除串模干擾，區別僅是圖（a）將C接在輸入端，圖（b）則接到輸出端。圖（c）、（d）所示電路較復雜，抑制干擾的效果更佳。圖（c）中的L、C1和C2用來濾除共模干擾，C3和C4濾除串模干擾。
R為泄放電阻，可將C3上積累的電荷泄放掉，避免因電荷積累而影響濾波特性;斷電后還能使電源的進線端L、N不帶電，保證使用的安全性。圖（d）則是把共模干擾濾波電容C3和C4接在輸出端。
