差分電路是一種專門設計用于放大兩個輸入信號之間電壓差的電子電路，核心特點是“對差模信號放大，對共模信號抑制”。

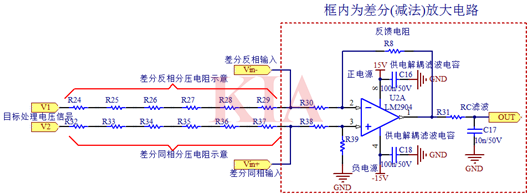

目標處理電壓：是采集處理電壓，比如在系統中像母線電壓的采集處理，還有像交流電壓的采集處理等。
差分同相/反相分壓電阻：為了得到適合運放處理的電壓，需要將高壓信號進行分壓處理，如圖中V1與V2兩端的電壓經過分壓處理，最終得到適合運放處理的電壓Vin+與Vin-。
差分放大電路
反饋，對于運算放大電路來說，運放工作在線性區，所以這里一定是負反饋，沒有反饋（開環）或者是正反饋，那是比較器電路而不是放大電路，這時候運放工作在飽和區或稱為非線性工作區，正因?yàn)轱柡停敵霾攀请娫措妷旱姆怠?/span>

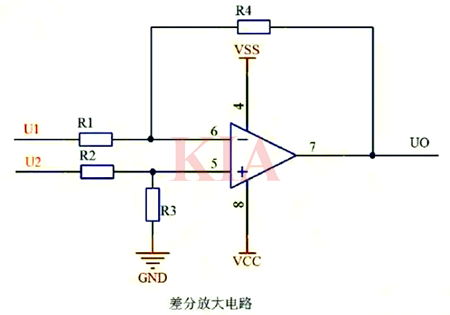

差分放大電路圖
上圖為典型的差分放大電路，也屬于減法電路。
其輸出公式為：UO=（R2+R4）×R3×U1/[(R1+R4)×R2]-R4×U2/R2。
實際應用的時候，一般取R1=R2,R3=R4，則輸出電壓為：UO=(U1-U2) ×R4/R1。
