電子電路器件包括：電阻器(含電位器)、電容器、電感器、變壓器、二極管、三極管、光電器件、電聲器件、顯示器件、晶閘管(可控硅)、場效應晶體管、IGBT、MOSFET、繼電器與干簧管、開關、保險絲、晶振、連接器、各種傳感器等。

電路圖是說明模擬電子電路工作原理的，它用各種圖形符號表示電阻器、電容器、開關、晶體管等實物，用線條把元器件和單元電路按工作原理的關系連接起來。

電子元器件文字符號

K

K代表可調形式的二極管，是一種電阻，主要用于改變電流或電壓。它可以通過調整電阻的值來控制電流的流向。在電路中，K也可以表示某個元件的縮寫，如LED（發光二極管）中的“L”代表燈的，“K”代表容性負載。根據具體的電路設計，K也可以表示其他一些元件的縮寫，如電阻器、電容器等。

KA

中間繼電器是一種電器元件，用于控制中間電路的電流或電壓。中間繼電器的文字符號是“KA”，中間繼電器的圖形符號是中間一個圓圈加上一個豎線。

S

S在電器元件符號中代表控制回路中的開關器件。S通常代表自動控制電路，用于控制電器的啟停、調節和保護等功能。它與其他元器件一起構成了電器控制系統，實現對電能的自動控制。

RV

RV是一種電器元件符號，表示電阻器的電壓。它通常與其他元件一起組成電器，用于控制電流或?qū)崿F(xiàn)某種功能。RV符號由字母“RV”組成，其中“R”表示電阻，“V”表示電壓。通過這個符號，我們能夠清晰地表示出電阻器的類型和功能。

RL

RL表示光敏電阻器，用斜線表示光線。

RT

RT表示電阻器電阻的符號，其中R表示電阻，T表示串聯，C表示并聯。根據參考內容，還可以知道RT也可以表示發光二極管。

QF

QF是一種常用的導通電源開關，具有分派電磁能，操控路線導通的功效。它只能隔離電源線，對路線和大功率電器有維護作用。

KT

電器元件符號大全中，KT表示接觸式繼電器。它是一種電氣設備，用來控制電流的流入和流出，實現對特定對象的瞬時或定時控制。KT 通常由一個控制繼電器和一個或多個副繼電器組成，用于控制電機的啟停和運行。

SA

電器元件符號大全中，SA表示七步報警繼電器。這是一種常見的報警繼電器，用于檢測電氣設備的運行狀態和故障是否存在。通過控制繼電器的動作，可以及時發現和處理電氣事故，保證設備和人員的安全。

FR

FR是一種常用的過壓保護電氣元器件，它通過控制電流的流動來保護電路。在電路中，當某個電器設備出現故障或過電流時，F(xiàn)R會迅速動作，切斷電路，從而避免電路中的損壞。

M

電器元件符號大全中，M表示中間線。在電器中，中間線是將電器元件與地面或地面上的電源線相連接，起到傳導電信號的作用。通過M標記，可以明確將電器元件與電源線隔離，避免發生電氣故障。

FWD

FWD是變頻調速器上的正極和負極符號，表示電動機的正轉和反轉。正極和負極分別對應于VCC和GND的輸入信號。正轉和反轉則是變頻器的兩個輸出信號。

電阻器與電位器

符號詳見圖 ① 所示，其中：

（a）表示一般的阻值固定的電阻器；

（b）表示半可調或微調電阻器；

（c）表示電位器；

（d）表示帶開關的電位器。

電阻器的文字符號是“ R ”，電位器是“ RP ”，即在 R 的后面再加一個說明它有調節功能的字符“ P ”。

在某些電路中，對電阻器的功率有一定要求，可分別用圖 1 中、（f）、（g）、（h）所示符號來表示。

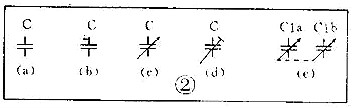

電容器的符號

詳見圖 ② 所示，其中：

（a）表示容量固定的電容器；

（b）表示有極性電容器，例如各種電解電容器；

（c）表示容量可調的可變電容器；

（d）表示微調電容器；

（e）表示一個雙連可變電容器。電容器的文字符號是 C 。

電感器與變壓器的符號

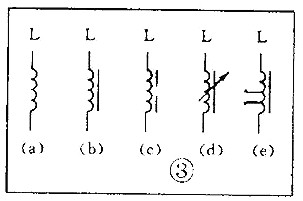

電感線圈在電路圖中的圖形符號見圖 ③ 。其中：

（a）是電感線圈的一般符號；

（b）是帶磁芯或鐵芯的線圈；

（c）是鐵芯有間隙的線圈；

（d）是帶可調磁芯的可調電感；

（e）是有多個抽頭的電感線圈；

電感線圈的文字符號是“ L ”。

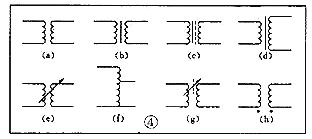

變壓器的圖形符號見圖 ④ ，其中：

（a）是空芯變壓器；

（b）是滋芯或鐵芯變壓器；

（c）是繞組間有屏蔽層的鐵芯變壓器；

（d）是次級有中心抽頭的變壓器；

（e）是耦合可變的變壓器；

（f）是自耦變壓器；

（g）是帶可調磁芯的變壓器；

（h）中的小圓點是變壓器極性的標記。

繼電器的符號

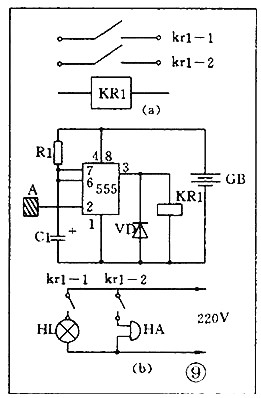

因為繼電器是由線圈和觸點組兩部分組成的，所以繼電器在電路圖中的圖形符號也包括兩部分：一個長方框表示線圈；一組觸點符號表示觸點組合。當觸點不多電路比較簡單時，往往把觸點組直接畫在線圈框的一側，這種畫法叫集中表示法，如圖。當觸點較多而且每對觸點所控制的電路又各不相同時，為了方便，常常采用分散表示法。就是把線圈畫在控制電路中，把觸點按各自的工作對象分別畫在各個受控電路里。這種畫法對簡化和分析電路有利。但這種畫法必須在每對觸點旁注上繼電器的編號和該觸點的編號，并且規定所有的觸點都應該按繼電器不通電的原始狀態畫出。圖是一個觸摸開關。

當人手觸摸到金屬片 A 時， 555 時基電路輸出（ 3 端）高電位，使繼電器 KR1 通電，觸點閉合使燈點亮使電鈴發聲。555 時基電路是控制部分，使用的是 6 伏低壓電。電燈和電鈴是受控部分，使用的是 220 伏市電。

繼電器的文字符號都是“ K ”。有時為了區別，交流繼電器用“ KA ”，電磁繼電器和舌簧繼電器可以用“ KR ”，時間繼電器可以用“ KT ”。

二極管、三極管符號

半導體二極管在電路圖中的圖形符號見圖，其中：

（a）為一段二極管的符號，箭頭所指的方向就是電流流動的方向，就是說在這個二級管上端接正，下端接負電壓時它就能導通；

（b）是穩壓二極管符號；

（c）是變?nèi)荻O管符號，旁邊的電容器符號表示它的結電容是隨著二極管兩端的電壓變化的；

（d）是熱敏二極管符號；

（e）是發光二極管符號，用兩個斜向放射的箭頭表示它能發光；

（f）是磁敏二極管符號，它能對外加磁場作出反應，常被制成接近開關而用在自動控制方面。

二極管的文字符號用“ V ”，有時為了和三極管區別，也可能用“ VD ”來表示。

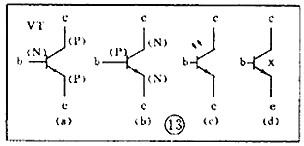

由于 PNP 型和 NPN 型三極管在使用時對電源的極性要求是不同的，所以在三極管的圖形符號中應該能夠區別和表示出來。

圖形符號的標準規定：只要是 PNP 型三極管，不管它是用鍺材料的還是用硅材料的，都用圖來表示；

同樣，只要是 NPN 型三極管，不管它是用鍺材料還是硅材料的，都用圖來表示；

圖是光敏三極管的符號；

圖表示一個硅 NPN 型磁敏三極管。

晶閘管、場效應管的符號

利用電場控制的半導體器件，稱為場效應管，它的符號如圖所示。

其中表示 N 溝道結型場效應管，（b）表示 N 溝道增強型絕緣柵場效應管，（c）表示 P 溝道耗盡型絕緣柵場效應管。

它們的文字符號也是“ VT ”。

晶閘管是晶體閘流管或可控硅整流器的簡稱，常用的有單向晶閘管、雙向晶閘管和光控晶閘管，它們的符號分別為圖中的（b）（c）。晶閘管的文字符號是“ VS ”。
