功率放大電路是以輸出較大功率為目的的放大電路。功率放大電路包含一個輸入級，其任務是將輸入信號放大到一定程度，然后將其傳遞到一個輸出級，該輸出級將信號進一步放大并驅動負載。

功率放大電路的特點

大功率輸出：功率放大電路能夠輸出足夠的功率，以驅動大功率負載。

寬頻帶：功率放大電路能夠處理寬帶信號，例如音頻、視頻和通信信號等。

高效率：功率放大電路具有高效率，能夠減少能量損耗和熱量產生，提高電路的可靠性和壽命。

低失真：功率放大電路具有低失真，保證信號的準確性和保真度。

可靠性和穩定性：功率放大電路具有高可靠性和穩定性，能夠保證電路的長期穩定工作。

功率放大電路的類型

甲類功放(A類,導通角為360°)

乙類功放(B類,導通角為180°)

甲乙類功放(AB類,180<導通角<360°)

A類功率放大電路

A類功率放大電路是最簡單的功率放大電路之一。它的輸出管子在整個工作周期內都處于導通狀態，因此它的效率很低。A類功率放大電路通常用于放大音頻信號，以便將它們用于驅動揚聲器。A類功率放大電路的優點是它提供了高保真度的音頻輸出，但缺點是它的效率很低，因此需要更大的電源和散熱器。

B類功率放大電路

B類功率放大電路是一種高效率的功率放大電路。它的輸出管子只在輸入信號的正半周或負半周中導通，因此它的效率比A類功率放大電路高得多。B類功率放大電路通常用于放大音頻信號，以便將它們用于驅動揚聲器。B類功率放大電路的優點是它的效率很高，但缺點是它的輸出波形可能會出現失真。

AB類功率放大電路

AB類功率放大電路結合了A類和B類功率放大電路的優點。它的輸出管子在輸入信號的正半周和負半周中都有一定的導通時間，因此它的效率比A類功率放大電路高，而波形失真比B類功率放大電路低。AB類功率放大電路通常用于放大音頻信號，以便將它們用于驅動揚聲器。AB類功率放大電路的優點是它提供了高保真度的音頻輸出和高效率，但缺點是它的設計比A類和B類功率放大電路更復雜。

C類功率放大電路

C類功率放大電路是一種高效率的功率放大電路。它的輸出管子只在輸入信號的正半周或負半周中的一小部分時間內導通，因此它的效率比B類功率放大電路還要高。C類功率放大電路通常用于放大高頻信號，以便將它們用于驅動天線或其他高阻抗負載。C類功率放大電路的優點是它的效率很高，但缺點是它的輸出波形可能會出現失真。

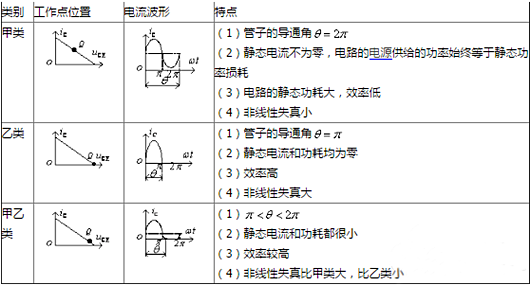

工作狀態

甲類：在放大電路中，當輸入信號為正弦波時，若晶體管在信號的整個周期內均導通（即導通角θ=360°），則稱之工作在甲類狀態；

乙類：若晶體管僅在信號的正半周或負半周導通（即θ=180°），則稱之工作在乙類狀態；

甲乙類：若晶體管的導通時間大于半個周期且小于一個周期（即θ=180°~360°之間），則稱之工作在甲乙類狀態；

丙類：若晶體管僅有小于半個周期的導通時間（即θ=0°~180°），則稱之工作在丙類狀態。

功率放大電路的作用

驅動負載：功率放大電路能夠?qū)㈦娦盘?hào)放大到足夠的功率水平，以驅動大功率負載，例如揚聲器、電機和燈泡等。

信號放大：功率放大電路能夠放大信號，以提高信號的強度和質量，例如音頻放大器、視頻放大器和通信放大器等。

信號處理：功率放大電路能夠處理信號，例如濾波、調幅、調頻和調相等。

信號轉換：功率放大電路能夠?qū)⑿盘?hào)轉換成不同的形式，例如模擬信號轉換成數字信號和數字信號轉換成模擬信號等。

電源管理：功率放大電路能夠管理電源，例如電源轉換器和電源管理器等。
