mos管的閾值電壓和什么有關,影響因素-KIA MOS管

閾值電壓 (Threshold voltage)

如MOS管，當器件由耗盡向反型轉變時，要經歷一個 Si 表面電子濃度等于空穴濃度的狀態。此時器 件處于臨界導通狀態，器件的柵電壓定義為閾值電壓，它是MOSFET的重要參數之一 。

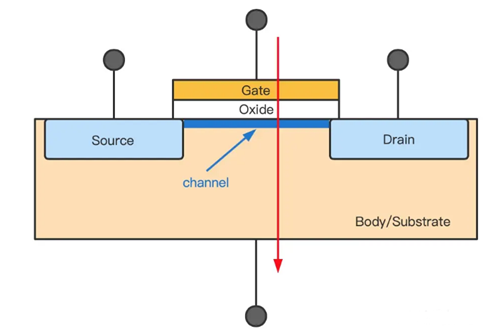

MOS管的閾值電壓等于背柵（backgate）和源極（source）接在一起時形成溝道（channel）需要的柵極（gate）對source偏置電壓。如果柵極對源極偏置電壓小于閾值電壓，就沒有溝道（channel）。

mos管的閾值電壓和什么有關？

1.襯底材料

襯底材料對MOSFET的閾值電壓有顯著的影響。普通的MOSFET襯底材料為硅晶片，但硅晶片在高溫、高電場下易發生擊穿，從而降低了閾值電壓。因此，一些高溫處理的MOSFET采用了其他襯底材料，如碳化硅（SiC）、氮化鎵（GaN）等，能夠提高MOSFET的閾值電壓和穩定性。

2.柵介質材料

柵介質材料對MOSFET的閾值電壓也有很大影響。根據柵介質材料的不同，MOSFET可以分為SiO2柵氧化物MOSFET、高介電常數柵氧化物MOSFET、金屬柵MOSFET等。其中，高介電常數柵氧化物MOSFET采用的是高介電常數的柵介質材料，如HfO2、Al2O3等，這些材料能夠改善柵結構的電場分布，提高MOSFET的閾值電壓。

3.通道長度

MOSFET的通道長度也會影響其閾值電壓。當通道長度縮小時，通道表面積減少，從而影響電流的流動和控制。因此，通道越短，閾值電壓也越低。

4.柵氧化物厚度

柵氧化物厚度是影響MOSFET閾值電壓的另一個因素。柵氧化物越厚，通道電流受柵電壓控制的能力就越弱，因此閾值電壓也越高。

5.雜質濃度

雜質濃度也是影響MOSFET閾值電壓的一個重要因素。當襯底的雜質濃度高時，通道中的正負離子就會增多，從而增加了電流的散射和反向散射，導致閾值電壓下降。

6.摻雜工藝

MOSFET的摻雜工藝也會影響其閾值電壓。通過摻雜不同濃度和類型的雜質，可以改變襯底的導電性和施肥層的電子濃度，從而提高或降低MOSFET的閾值電壓。

7.晶體管封裝

除了摻雜工藝，晶體管封裝也對MOSFET的閾值電壓有影響。封裝形式多樣，如TO-220、DIP、SOT-23等，方案不同對傳熱、耐壓、溫度對故障時的應急措施等都有影響。

8.溫度

MOSFET的閾值電壓還會受環境溫度的影響。溫度升高，會使材料內部聲子振動加劇，從而影響到了有雜質的半導體材料的雜質電離能量；同時，也使雜質的離子化數量增加和雜質濃度增加，從而導致閾值電壓下降。

MOS管的閾值電壓

MOS管的結構包括柵、源和漏極。通過改變柵源電壓可以調節MOS管的導通或截止狀態。然而，MOS管的導通狀態不是立即發生的，需要根據閾值電壓進行判斷。如果柵源電壓小于閾值電壓，通道不會導通，MOS管會處于截止狀態。當柵源電壓增加到超過閾值電壓，電荷被注入到通道中，MOS管處于導通狀態。

MOS管的閾值電壓與多個因素有關，包括材料特性、結構設計和制造工藝等。通常情況下，MOS管的閾值電壓在0.5V至5V之間。在實際應用中，選擇MOS管的閾值電壓需要考慮到所需的工作條件和電源電壓等因素。

影響MOS管閾值電壓的因素包括：

1.硅襯底的類型和摻雜濃度：硅襯底的類型和摻雜濃度會影響MOS管的電性能，從而影響閾值電壓的大小。

2.管子的尺寸：MOS管的尺寸越小，對應的閾值電壓也會越小。

3.閃氧層的質量：閃氧層是MOS管中非常重要的一層，它對閾值電壓的大小有著重要的影響。

4.金屬閘極的材料和厚度：金屬閘極的材料和厚度會影響MOS管的電性能，從而影響閾值電壓的大小。

5.溫度：溫度對閾值電壓的大小也有影響，一般來說，溫度越高，閾值電壓會越小。

6.電場效應：強電場會導致電子在MOS管中的移動速度加快，從而影響閾值電壓的大小。
