4節鋰電池為14.8V，電流以最大1C的放電率來算為2.6A，功率理論可以做到38.48W（不包括損耗）。變壓器按照14比230來繞，不過不能帶動某些負載如電動機等等，開關電源可以。
注意穩壓管一定要加，防止GE擊穿。二極管用400V以上的，還有那個諧振電容一定要有好的，如安規系列，用普通滌綸的會燒爆。
快恢復二極管一般用FR107。電容器不用太貴的，用普通的電磁爐0.3uF電容兩個并聯就行了。UF4007比FR307快得多，那個管子電流要求不是那么高。
注意：這個逆變器輸出是高頻正弦波交流電。電動機無法運作。凡是用傳統鐵芯變壓器的也一概不好使。日光燈如果用電子鎮流器。請把里面的整流用4007換FR107.節能燈同理。或者在外面用快恢復整流以后直接送進鎮流器/節能燈。
開關電源：考慮到內部整流管的能力，也不一定可以。能行的話給開關電源換快恢復。或者干脆外部整流以后送進去。
變壓器：拆個高壓包，在磁芯上面自己繞。初級多股線并繞6圈中間抽頭也就是3+3.次級60左右（這個變壓器參數12V輸入標準。輸入電壓有變請自行計算。）電容用安規電容。但是功率稍大就發熱。可以考慮用電磁爐。
注意初級不能開路，會燒管子的，在一個就是多準備些穩壓管和快恢復，如果電容不好的話 擊穿后容易燒穩壓管和快恢復。

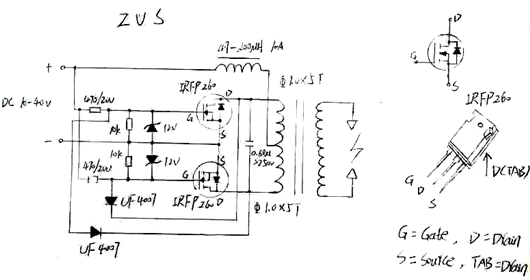

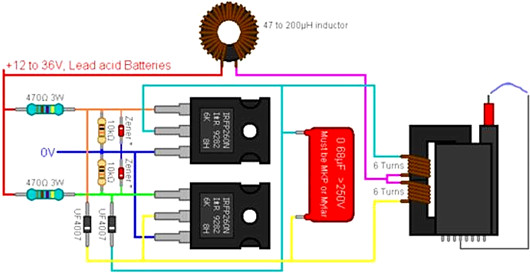

各元器件的參數值在原理圖中均有所標注，按照所需參數備齊元器件即可。二極管用的是快恢復二極管，如UF4007，FR107等。這里需要強調的是LC并聯電路中諧振電容與電感的選擇。0.68u的諧振電容C最好選用電磁爐里的電容，用MKPH的電容，安規電容也可以，不過要注意耐壓值，最好不要用CBB電容或者電解電容，否則有可能引發核爆。
對于電感的選擇，40的磁芯選用10線徑大概繞40匝左右，電感值在47-200uH間都可以。
至于IRFP260MOS管引腳的辨別在原理圖的右上角已經有標示，焊接時只要對應引腳即可。當兩個MOS管共用一塊散熱時注意管子與散熱片之間要墊上絕緣云母片。
ZVS的電路很簡單，可以搭棚焊，也可以直接焊洞洞板。由于電路工作時過電流比較大，所以我們要將線路焊粗一點。
注意ZVS電路工作時MOS管的發熱量非常大，要給管子加散熱片。
MKPH電容單個的容值為0.33u，將兩個電容并聯，增大容值。要功率大的可以將電容直接替換成5uF的。
