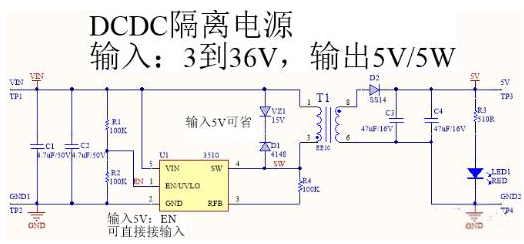

dcdc隔離電源電路圖，原理圖分享-KIA MOS管
信息來源：本站 日期：2024-06-28

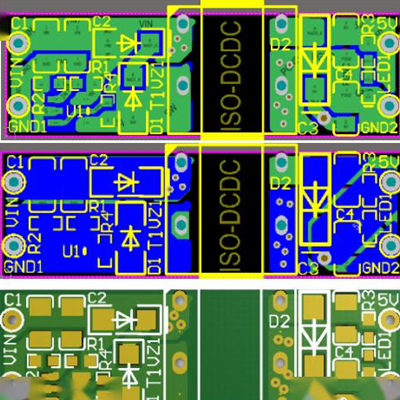

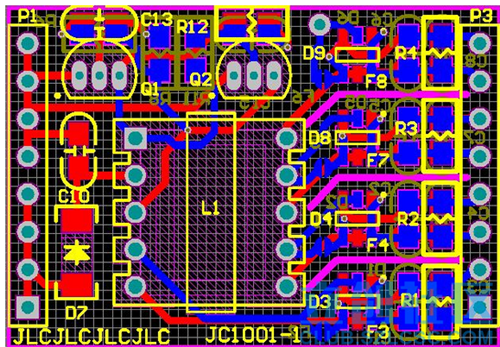

PCB參考如下圖：

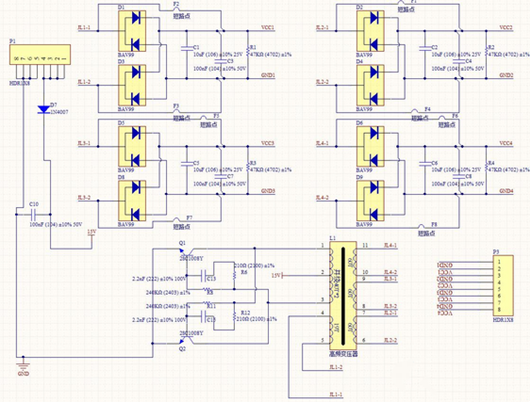

如果不太懂電源設計，又需要多路電源隔離輸出，那么這個電路方案肯定能用的上，調試簡單，拓?fù)湟埠唵危@變壓器不需要算氣隙，直接計算匝數就可以了，簡單實用。實際使用中要注意三極管的選型，它必須要能夠承受2倍的工作電壓。
這種小功率DC-DC隔離電源可適用于各種工業儀表中，可為通道隔離采集電路供電、隔離RS485/RS232/CAN模塊供電、隔離數字量輸入輸出供電等等。
