電壓比較器原理,電壓比較器與運算放大器的區別-KIA MOS管
信息來源：本站 日期：2024-07-09
電壓比較器廣泛應用于模擬電路和數字電路中，是將兩個輸入電壓進行比較，并根據比較結果輸出相應的電平。電壓比較器在各種電子系統中發揮著重要作用，如信號處理、模數轉換、電源管理等。
電壓比較器通常由一個差分放大器和一個輸出級組成。
差分放大器：
差分放大器是電壓比較器的核心部分，它由一個差動放大電路構成。差分放大器有兩個輸入端口（正輸入端口和負輸入端口），分別輸入兩個待比較的電壓信號VIN+和VIN-。差動放大器將輸入信號進行放大，并輸出一個與輸入信號差值有關的電壓（VOUT = Ad(VIN+ - VIN-)），其中Ad為差動增益。
輸出級：
輸出級通常由一個開關和一個輸出緩沖放大器組成。當差分放大器的輸出電壓大于某一閾值VoH時，開關打開，輸出電平為高電平；當差分放大器的輸出電壓小于某一閾值VoL時，開關關閉，輸出電平為低電平。輸出緩沖放大器對開關輸出信號進行放大，并提供穩定的輸出電壓。

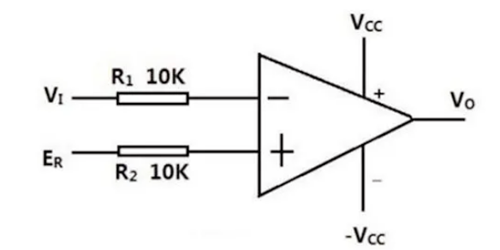

電壓比較器的核心是比較兩個輸入電壓的大小。當輸入電壓滿足某種條件時，電壓比較器會輸出一個特定的電平。
電壓比較器的工作原理可以分為以下幾個步驟：

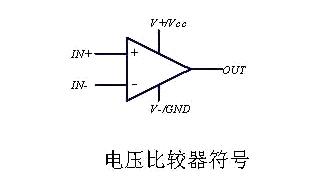

1.輸入階段：電壓比較器有兩個輸入端，分別為正輸入端（+）和負輸入端（-）。這兩個輸入端分別接收兩個不同的電壓信號。
2.閾值階段：電壓比較器內部有一個閾值電壓，當正輸入端的電壓大于負輸入端的電壓時，閾值電壓被激活。閾值電壓可以是固定的，也可以是可變的。
3.輸出階段：當閾值電壓被激活后，電壓比較器會根據比較結果輸出相應的電平。通常，當正輸入端的電壓大于負輸入端的電壓時，輸出高電平；反之，輸出低電平。
功能區別：
電壓比較器主要用于將兩個輸入電壓進行比較，并根據比較結果輸出相應的電平；而運算放大器主要用于放大輸入信號的幅度。
輸出特性區別：
電壓比較器的輸出只有兩種狀態，即高電平和低電平；而運算放大器的輸出可以是任意大小的模擬信號。
工作方式區別：
電壓比較器通常工作在非線性區，其輸出與輸入之間的關系是非線性的；而運算放大器通常工作在線性區，其輸出與輸入之間的關系是線性的。
應用領域區別：
電壓比較器廣泛應用于信號處理、模數轉換、電源管理等領域；而運算放大器廣泛應用于信號放大、濾波、振蕩等領域。
運放可以接入負反饋電路，而比較器則不能使用負反饋，雖然比較器也有同相和反相兩個輸入端，但因為其內部沒有相位補償電路，所以，如果接入負反饋，電路不能穩定工作。內部無相位補償電路，這也是比較器比運放速度快很多的主要原因。
比較器輸出是集電極開路(OC)結構, 需要上拉電阻才能有對外輸出電流的能力. 而運放輸出級是推挽的結構, 有對稱的拉電流和灌電流能力.另外比較器為了加快響應速度, 中間級很少, 也沒有內部的頻率補償. 運放則針對線性區工作的需要加入了補償電路.所以比較器不適合作運放用。
