電路組成：
1.同步降壓變壓器T，作用是把220v交流電降壓，且相位和市電一致。
2.橋式整流電路，把交流電變為脈動直流電。
3.穩壓二極管Vw和Rw作用是削波，把脈動直流變為梯形波。
4.R是限流電阻，它的大小直接影響電容器c的充電速度，進一步影響晶閘管的控制角和導通角。
5.單結晶體管，和電阻R，電容器c，電阻R1組成弛張振蕩器，為晶閘管提供觸發脈沖。

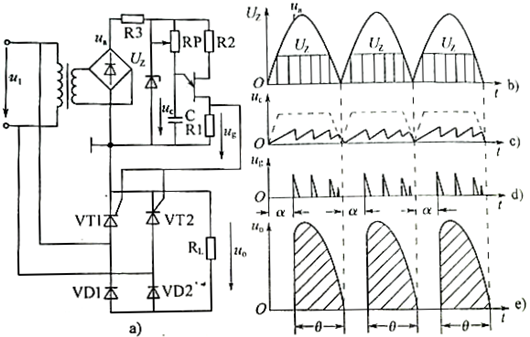

圖中下半部分是半控橋整流電路，上部分為單結晶體管觸發電路
單結晶體管的電源不是采用直流電源，而是由降壓變壓器二次側經橋式整流后，再用穩壓管限幅，削區整流波的波頂部分，從而得到一個個梯形波。
以此作為單結晶體管電源，其目的是使單結晶體管振蕩器在每個梯形波結束時刻，由于電源電壓為零，使電容上電壓亦為零，在下一個梯形波開始時刻，電容c均是從零壓開始充電到峰點電壓，因而每個梯形波所產生的第一個脈沖所需要的時間均相同，而梯形波過零時刻與晶閘管電壓過零時刻是相同的，故而第一個觸發脈沖的控制角均相同，這樣輸出電壓波形中晶閘管在每個半波內的導通角相同，這稱為同步觸發。
盡管在每個梯形波期間內，振蕩器還會產生多個脈沖，但晶閘管受第一個脈沖觸發導通后，以后的脈沖均不起作用。
改變電位器RP的值，可改變電容充電的快慢，從而控制每個梯形波第一個脈沖出現的時刻，達到調節整流電壓的目的，單結晶體管產生的脈沖同時觸發兩個晶閘管的門極，在某個半波時，其中一個晶閘管正偏則觸發導通，另一個晶閘管反偏雖然觸發但不能導通。
用一個晶體管代替可調電阻，利用改變晶體管基極電流能改變其等效電阻的原理。把手控方式改為電壓控制方式。

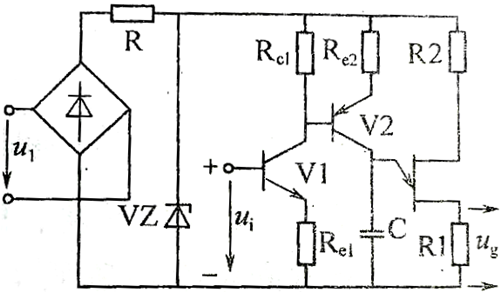

圖中V2(PNP)管是利用其等效電阻代替電位器RP，V1(NPN)管作為直接耦合放大器，控制信號ui由三極管基極輸入，當ui增大時，V1管集電極電流和V2管基極電流增大，V2管的等效電阻減小，使電容充電加快，觸發脈沖提前發出，控制角減小，整流輸出電壓升高。
