MOS管具有高輸入阻抗、低噪聲、低功耗等優點，廣泛應用于模擬和數字電路中。其中，柵極電阻是MOS管中一個重要的參數，它對MOS管的性能和特性有著重要的影響。
柵極電阻指的是在MOS管工作時，由于柵極與襯底之間存在一定的電阻而產生的效應。它是指在給定的偏置下，柵極電壓變化所引起的柵極電流變化率。
mos管柵極電阻的作用

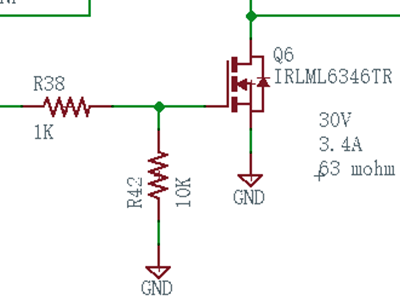

在圖中mos管Q電路中，在柵極處連接了兩個電阻，R38,R42。
R38電阻的作用是：
1.減緩Rds從無窮大到Rds(on)(一般0.1歐姆或者更低)。
2.若不加R38電阻，高壓情況下便會因為mos管開關速率過快而導致周圍元器件被擊穿。但R38電阻過大則會導致MOS管的開關速率變慢，Rds從無窮大到Rds（on）的需要經過一段時間，高壓下Rds會消耗大量的功率，而導致mos管發熱異常。
R42電阻的作用是：
1.作為泄放電阻泄放掉G-S的少量靜電，防止mos管產生誤動作，甚至擊穿mos管（因為只要有少量的靜電便會使mos管的G-S極間的等效電容產生很高的電壓），起到了保護mos管的作用。
2.為mos管提供偏置電壓。
MOS管柵極電阻的主要作用
包括限制驅動電流、防止瞬間大電流損壞驅動芯片、減緩MOS管的導通和關斷速度、消除振蕩信號以及保護周圍元器件免受高壓擊穿。
限制驅動電流：通過設置合適的電阻值，可以防止瞬間驅動電流過大，從而保護驅動芯片不受損壞。
防止瞬間大電流：在MOS管開啟時，相當于對電容充電，瞬間電流非常大，通過串接電阻可以限制這個瞬間電流，防止驅動芯片因電流過大而損壞。
消除振蕩信號：由于驅動信號通常包含豐富的頻率分量，而MOS管電路中存在寄生電容和電感，容易產生振蕩信號。柵極電阻可以提供一個阻尼，吸收這種振蕩信號，從而穩定電路性能。
保護周圍元器件：在高壓情況下，如果不加?xùn)艠O電阻或電阻值設置不當，可能會導致周圍元器件被擊穿。
減緩導通和關斷速度：雖然減小柵極電阻可以加快MOS管的開關速度，但過小的電阻值會導致MOS管導通速度過快，可能會在高壓情況下導致更多的功率消耗和發熱問題。
