電感三點式振蕩電路原理

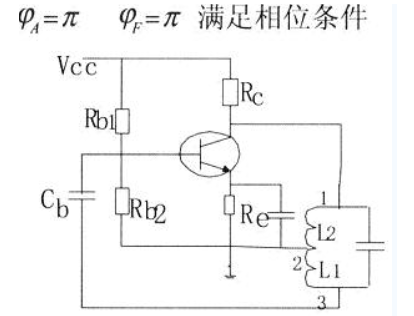

如圖所示是一個電感三點式的振蕩電路。用同樣的方法觀察圖中的電路發現晶體管的發射極與其他兩個電極之間接的是電感，而基極與發射極之間接的是電感，與集電極之間接的是電容，滿足射同基反，也就是滿足相位條件，直流通路正常，在幅度條件滿足的情況下可以進行正弦波振蕩。用相位條件來判別可得到：

觀察圖，電感三點式電路中選頻網絡的2端是電感與電感的結點，1和3端是電感與電容的結點，所以分析電感三點式振蕩電路的相位條件時只需要看選頻網絡的2端是否直接或者通過一電阻與發射極(或者場效應管的源極)相連，1和3端是否直接或者通過一電阻與基極和集電極相連。這與電容三點式的振蕩電路判別方法相同。

三點式振蕩電路是正弦波發生電路的一種，它與所有的正弦波振蕩電路一樣要遵守正弦振蕩的條件，這里只是將它的相位條件變換為便于接受的形式。射同基反是在長期的教學中發現的規律，用它來分析三點式振蕩電路能否振蕩可以回避電路的組態，對學生來說判斷是否滿足射同基反要比判斷是否滿足相位條件簡單得多。

電容三點式振蕩電路

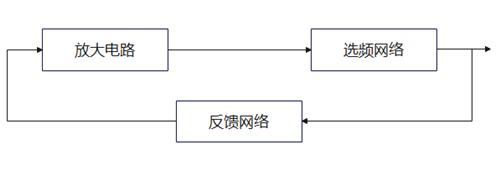

下圖為正弦波振蕩器原理框圖

高頻信號發生器主要產生高頻正弦振蕩波，則關鍵部分是正弦波振蕩器，一般是由晶體管等有源期間和具有某種選頻能力的無源網絡組成的一個反饋系統。放大電路為產生靜態工作電流與三極管構成的電路，對振蕩器工作的穩定性和波形具有很大影響。選頻網絡為L(zhǎng)C諧振回路構成的振蕩電路。

高頻信號發生器電路-電容三點式振蕩電路

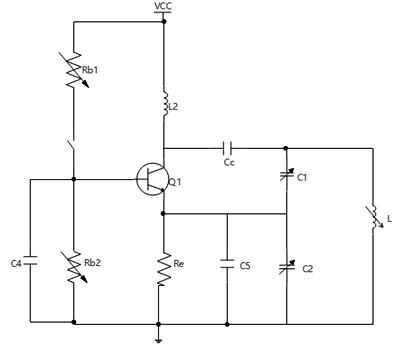

電容三點式振蕩電路原理圖

電容三點式振蕩電路原理

由圖可見：與發射極相連的兩個電抗元件為同性質的容抗元件C1和C2，與基極和集電極相接的為異性質的電抗元件L，則電路滿足相位條件，為電容三點式振蕩電路。電容三點式振蕩電路的優點是：振蕩波信號，輸出波形接近正弦波；電路的頻率穩定度較高，工作頻率范圍較大。缺點：振蕩回路工作頻率通過調節C1、C1改變時，反饋系數同時改變，時振蕩器的頻率穩定度不高。

工作過程：振蕩器接通電源后，電流從無到有變化，產生脈沖信號。在脈沖信號中有許多不同頻率的諧波，此時LC諧振回路起到選頻作用，當LC諧振回路與某一諧波頻率相等是，電路產生諧振。通過電路的正反饋振蕩幅度不斷增大，晶體管進入非線性區，此時放大器放大倍數減小，最后達到平衡，振蕩幅度不再變化。
