有源器件和無源器件的定義和區別詳解-KIA MOS管
信息來源：本站 日期：2024-07-25
有源器件一般用來信號放大、變換等，無源器件用來進行信號傳輸，或者通過方向性進行“信號放大”。簡單地講就是需要能(電)源的器件叫有源器件，無需能(電)源的器件就是無源器件。
無源器件的定義
如果電子元器件工作時，其內部沒有任何形式的電源，則這種器件叫做無源器件。
從電路性質上看，無源器件有兩個基本特點：
(1) 自身或消耗電能，或把電能轉變為不同形式的其他能量。
(2) 只需輸入信號，不需要外加電源就能正常工作。
有源器件的定義
如果電子元器件工作時，其內部有電源存在，則這種器件叫做有源器件。
從電路性質上看，有源器件有兩個基本特點：
(1) 自身也消耗電能。
(2) 除了輸入信號外，還必須要有外加電源才可以正常工作。
能量來源不同
有源器件需要外部能量才能正常工作，而無源器件則不需要。有源器件的特點是能夠將信號進行放大、增益等處理，但需要消耗能量才能完成這些操作。而無源器件只是起到傳遞信號、存儲能量、過濾信號等作用，不需要能量的支持。
工作原理不同
有源器件是通過對輸入信號進行放大、增益、濾波等處理來實現對輸出信號的調節。這些器件具有晶體管、場效應管等復雜的物理機制，需要精密的工藝和技術才能生產制造。而無源器件的工作原理相對簡單，只是通過電場、磁場等物理機制來實現信號的傳輸和轉換。
應用場景不同
有源器件通常用于信號放大、信號變換、電源調節等需要對信號進行處理的場合，如音頻放大器、功率放大器、變頻器等。而無源器件則常常用于信號濾波、能量儲存、干擾消除等場合，如電源濾波電容、限流電阻等。

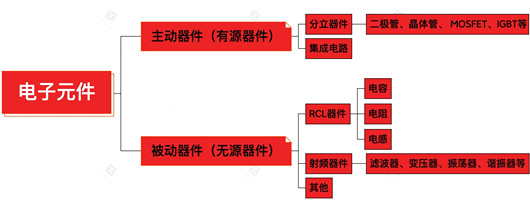

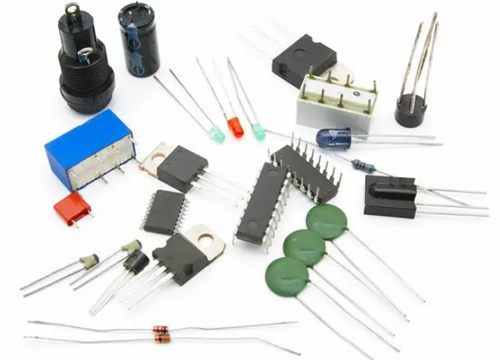

常用的有源器件和無源器件
電子系統中的無源器件可以按照所擔當的電路功能分為電路類器件、連接類器件。
1. 電路類器件
(1) 二極管(diode)
(2) 電阻器(resistor)
(3) 電阻排(resistor network)
(4) 電容器(capacitor)
(5) 電感(inductor)
(6) 變壓器(transformer)
(7) 繼電器(relay)
(8) 按鍵(key)
(9) 蜂鳴器、喇叭(speaker)
(10) 開關(switch)
2. 連接類器件
(1) 連接器(connector)
(2) 插座(shoket)
(3) 連接電纜(line)
(4) 印刷電路板(pcb)
無源元件主要是電阻類、電感類和電容類元件，它的共同特點是在電路中無需加電源即可在有信號時工作。
有源器件是電子電路的主要器件，從物理結構、電路功能和工程參數上，有源器件可以分為分立器件和集成電路兩大類。
1. 分立器件
(1) 雙極型晶體三極管(bipolar transistor)，一般簡稱三極管，bjt
(2) 場效應晶體管(field effective transistor)
(3) 晶閘管(thyristor)，也叫可控硅
(4) 半導體電阻與電容——用集成技術制造的電阻和電容，用于集成電路中。
2. 模擬集成電路器件
模擬集成電路器件是用來處理隨時間連續變化的模擬電壓或電流信號的集成電路器件。
基本模擬集成電路器件一般包括：
(1) 集成運算放大器(operation amplifier)，簡稱集成運放
(2) 比較器(comparator)
(3) 對數和指數放大器
(4) 模擬乘/除法器(multiplier/divider)
(5) 模擬開關電路(analog switch)
(6) pll電路(phase lock loop)，即鎖相環電路
(7) 集成穩壓器(voltage regulator)
(8) 參考電源(reference source)
(9) 波形發生器(wave-form generator)
(10) 功率放大器(power amplifier)
3. 數字集成電路器件
(1) 基本邏輯門(logic gate circuit)
(2) 觸發器(flip-flop)
(3) 寄存器(register)
(4) 譯碼器(decoder)
(5) 數據比較器(comparator)
(6) 驅動器(driver)
(7) 計數器(counter)
(8) 整形電路
(9) 可編程邏輯器件(pld)
(10) 微處理器(microprocessor，mpu)
(11) 單片機(microcontroller，mcu)
(12) dsp器件(digital signal processor，dsp)
有源元器件是電子線路的核心，一切振蕩、放大、調制、解調，以及電流變換都離不開有源元器件。
