PN結是由一塊半導體晶體的兩側分別摻雜成P型和N型半導體形成的。P型半導體富含空穴，而N型半導體富含電子。當這兩種半導體緊密接觸時，它們之間的接觸面就形成了PN結。摻雜濃度直接影響PN結的形成和性質。
耗盡層寬度取決于雜質離子的濃度；在摻雜半導體中，多數載流子由雜質離子提供，少數載流子由本征激發(形成電子空穴對)，故而，在高摻雜濃度下，多數載流子的擴散運動大于PN結內建電場形成的少數載流子的漂移運動，同時削弱了內建電場，即耗盡層寬度變窄，此時整個運動過程即是半導體正向?qū)ǖ臓顟B(tài)。本征激發是共價鍵中的電子在溫度升高或者受到光照時，掙脫原子核的束縛，成為自由電子的過程；
PN結(空間電荷區/耗盡層阻擋層)
P區(positive正極)->多數載流子為空穴，本征激發產生電子空穴對，少數載流子為自由電子；
N區(negative負極)->多數載流子為自由電子；
PN結的維持是依靠PN各區的少子的漂移運動和在PN結形成的空間電場下少部分突破其勢壘逃逸的多子的擴散運動，漂移運動的少子和擴散運動的多子數目相同；
那么，此時因?yàn)樯僮邮前雽?dǎo)體自身共價鍵本征激發所形成的載流子，與摻雜濃度無關，所以在摻雜濃度增大時，少子的數目是不變的，只有在原本沒有增大濃度時形成PN結的區域摻雜的雜質元素增多，此區域極易掙脫束縛而進行擴散運動的多子同進行漂移運動的固定數目的少子達到動態平衡時，所需掙脫束縛的多子的范圍就更小，所以PN結就更窄。
PN結隨正向電壓方向及大小的變化

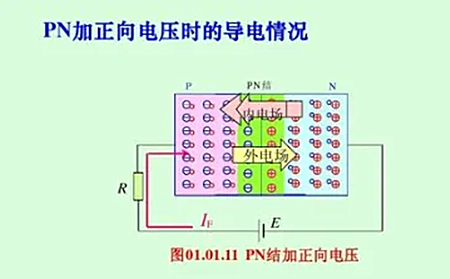

當外接正向電壓時，靠近PN結兩側電子密度增大，并向兩側遞減，結論可得PN結變薄。
在外接正向電壓時，大量電子涌入N區，一部分電子與空間電荷區的正離子結合，從而使其顯中性，所以削弱的內電場，且PN結變薄，P區同理；
當外接正向電壓時，漂移運動被削弱，擴散運動加強，又由上面可得，少子和多子嚴重不等，且少子漂移運動減少，PN結無法正常維持，故縮減；
PN結隨反向電壓方向及大小的變化
漂移運動被增強，進行漂移運動的少子增多，結論可得PN結變厚。
摻雜濃度對PN結伏安特性的影響
正向特性：摻雜濃度直接影響PN結的正向?qū)妷骸８邠诫s濃度使得N區和P區中的載流子濃度增加，從而提高正向電流密度。然而，過高的摻雜濃度可能導致PN結出現隧道效應或穿通現象，使得正向電流密度不再隨電壓增加而線性增長。
反向特性：摻雜濃度對PN結的反向飽和電流有顯著影響。高摻雜濃度增加了PN結內部的載流子濃度，使得在反向偏置電壓下仍有較多的載流子能夠越過PN結勢壘并參與導電過程。
