純電阻電路就是除電源外，只有電阻元件的電路，或有電感和電容元件，但它們對電路的影響可忽略。電壓與電流同頻且同相位。電阻將從電源獲得的能量全部轉變成內能，這種電路就叫做純電阻電路。 基本上，只要電能除了轉化為內能以外沒有其他能的轉化，此電路為純電阻電路。

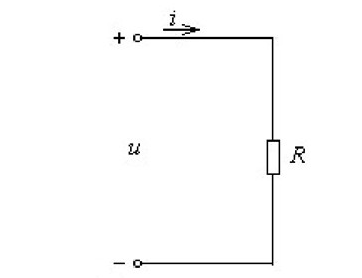

純電阻電路是指電路中只含有電阻元件的電路。
一個典型的純電阻電路可以由一個電池、一個開關和一個電阻器組成。當開關關閉時，電阻器與電池間沒有連通，此時電路斷開。但是當開關打開時，電路閉合，電流開始流動，這時就會出現電阻產生的電勢降。
非純電阻電路
非純電阻電路像電動機，電風扇等，除了發熱以外，還對外做功，所以這些是非純電阻電路。非純電阻電路中電能一部分轉化為電阻的內能，一部分轉化為其他形式的能，如電動機，電扇等，一部分電能就要轉化為機械能。
在純電阻電路中，歐姆定律和焦耳定律均成立。
注: 焦耳定律原式Q=I2R*t可在幾乎任何電路中使用。

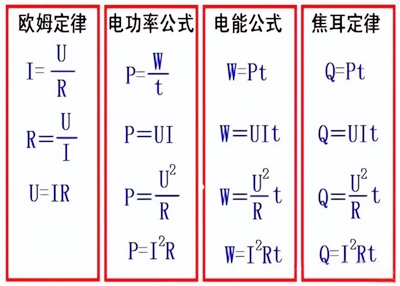

不包含電阻的公式在純電阻和非純電阻電路中都適用。如p=UI，W=UIt。包含電阻的公式只適用在純電阻電路中。如p=I2R，W=I2Rt，R=U÷I，R=UU÷p，Q=IIRt。W=UIt，W=pt，p＝W/t適用于純電阻電路和非純電阻電路。
純電阻電路：U=IRW=UIt=Q=I2Rt=U2/Rtp電=p熱=UI=I2R=U2/R電能全部轉化成熱能。
非純電阻電路：U＜IRW=UItQ=I2Rtp電=UIp熱=I2Rp電=p熱+p其（電能轉化成熱能和其他形式的能量）
電功率：
純電阻：P=UI=U^2/R=I^2R=Q/t＝W/t
非純電阻：P=UI=W/t
電熱：
純電阻：Q=UIt=U^2t/R=I^2Rt=Pt＝W
非純電阻：Q=I^2R
