單電源轉雙電源電路,單電源轉正負雙電源-KIA MOS管
信息來源：本站 日期：2024-08-26

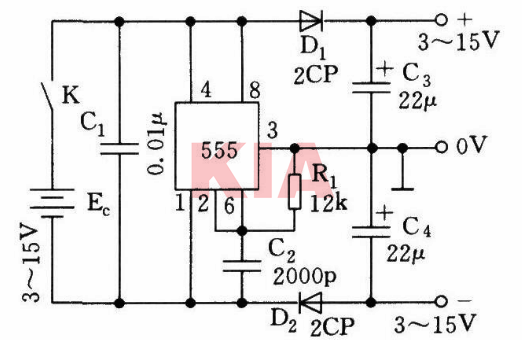

如圖，時基電路555接成無穩態電路，3腳輸出頻率為20KHz、占空比為1:1的方波。3腳為高電平時，C4被充電;低電平時，C3被充電。由于VD1、VD2的存在，C3、C4在電路中只充電不放電，充電最大值為EC，將B端接地，在A、C兩端就得到+/-EC的雙電源。本電路輸出電流超過 50mA。

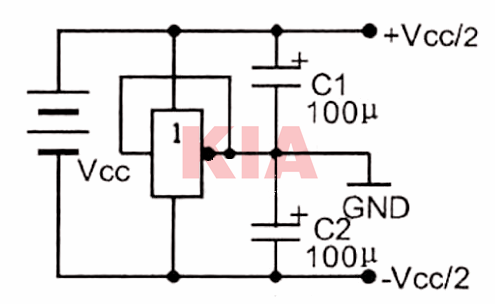

單電源供電回路中獲得正負電源的極性變換電路的核心器件為普通的非門。由于輸入端與輸出端被短接在一起，故非門的輸出電壓與輸入電壓相等（Vi=VO）；這樣，非門被強制工作在轉移特性曲線的中心點處，因此輸出電壓被限定為門電路的閾值電平，其大小等于電源電壓的一半，如果我們將非門的輸出端作為直流接地端，就可以把電源電壓VCC轉換為±VCC/2的雙電源電壓；此時的非門起到了一個存儲電流的穩壓器的作用，電路的輸出阻抗較低、因而輸出電壓也比較穩定。

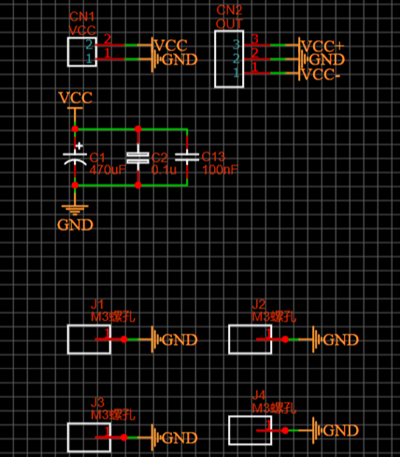

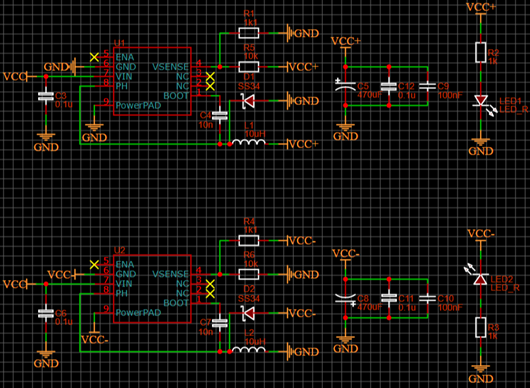

采用TPS5430將單電源轉換成雙電源的方式供電，具體實現電路如下圖。
