0805電阻功率

0805貼片電阻的功率是1/8W。0805是貼片電阻的一種封裝型號，電阻的功率是根據電阻封裝大小、材質等因素來決定的，通常電阻的廠家會提供銷售的電阻的功率參數。

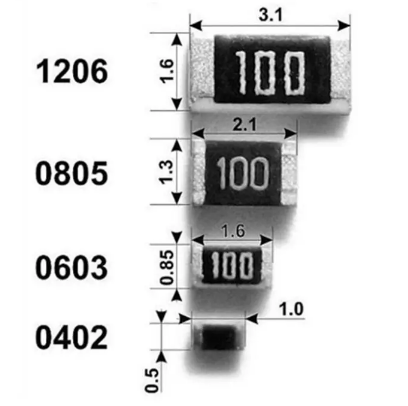

0805貼片電阻中0805代表封裝外形尺寸，與焊盤尺寸關系不大。0805的功率各個地方、廠家的規定都不完全相同。功率測量用于測量電氣設備消耗的功率，廣泛應用于家用電器、照明設備、工業用機器等研究開發或生產線等領域中。

0805電阻功率

貼片電阻0805：

額定功率：1/8W

操作溫度范圍：-55-155℃

最大工作電壓：400V

最大負載電壓：800V

阻值范圍(Q) 為：100K~1M 1.02M~10M 1.1M~20M 22M~100M

國內貼片電阻的命名方法：

1、5%精度的命名：RS-05K102JT

2、1%精度的命名：RS-05K1002FT

R-表示電阻

S-表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05-表示尺寸（英寸）：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

K-表示溫度系數為100PPM,

102-5%精度阻值表示法：前兩位表示有效數字，第三位表示有多少個零，基本單位是Q，102=1000Q=1KQ。1002是1%阻值表示法：前三位表示有效數字，第四位表示有多少個零，基本單位是Q，1002=10000Q=10KQ。

J-表示精度為5%、F-表示精度為1%。

T-表示編帶包裝，

貼片電阻阻值誤差精度有±1%、±2%、±5%、±10%精度，常規用的最多的是±1%和±5%，±5%精度的常規是用三位數來表示例例512，前面兩位是有效數字，第三位數2表示有多少個零，基本單位是Q,這樣就是5100歐，1000Q=1KQ,1000000Q=1MQ。

為了區分±5%，±1%的電阻，于是±1%的電阻常規多數用4位數來表示，這樣前三位是表示有效數字，第四位表示有多少個零4531也就是4530Q，也就等于4.53KQ。
