電路圖是一種以物理電學標準符號來繪制各電子元器件組成和關系的電路原理布局圖，它被廣泛應用于人類工程規劃和電路研究。電路圖符號是繪制電路圖的基礎，分為傳輸路徑、集成電路組件、限定符號、開關和繼電器符號等類別。
常見電氣字母符號
1、L：火線（紅色導線）
2、N：零線（藍色導線）
3、PE：地線（黃綠雙色導線）
4、AC：交流
5、DC：直流
6、NO：常開
7、NC：常閉
8、QS：隔離開關
9、QF：斷路器
10、FU：熔斷器
11、FR：熱過載繼電器
12、M：電動機
13、G：發電機
14、VCC：正極
15、GND：負極

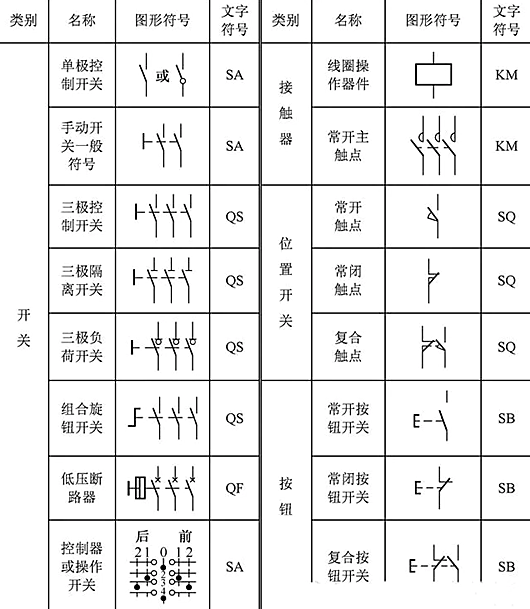

開關符號圖

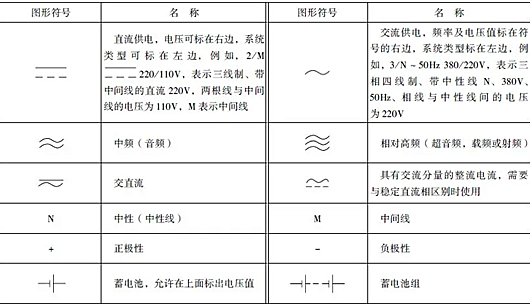

電壓、電流、電池的圖形符號

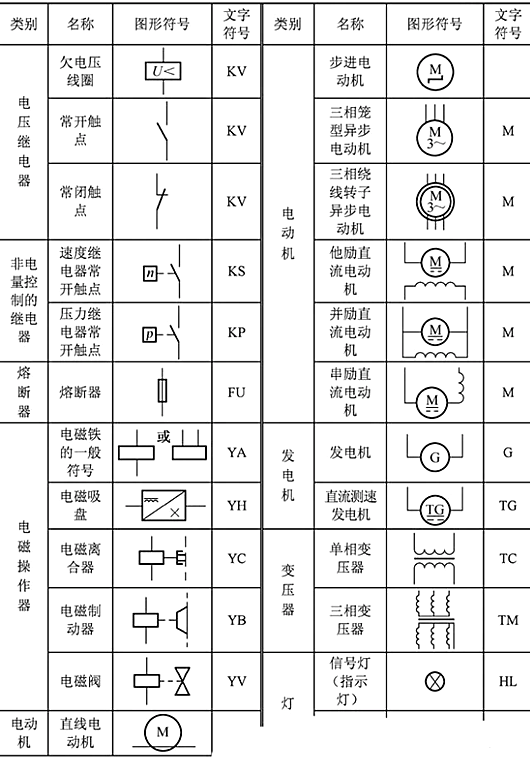

電動機、發電機、變壓器、燈的符號圖

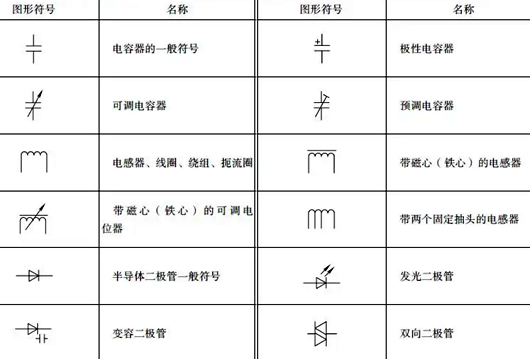

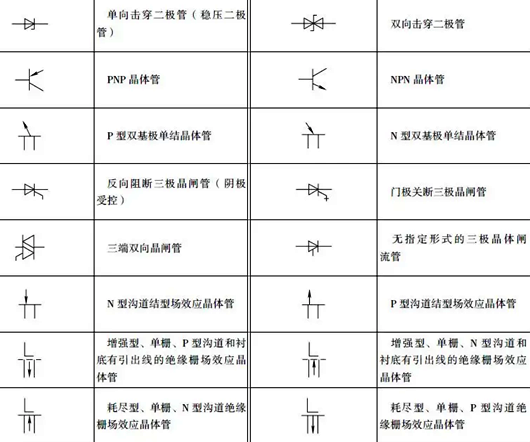

電子元器件的圖形符號
