功率放大器電路圖

功率放大器的工作原理基于電子管的放大原理，通過將輸入信號的電流或電壓進行放大，使其達到足夠的功率來驅動負載。具體來說，功率放大器通常由輸入級、輸出級和放大級等部分組成，其中輸入級負責接收輸入信號并將其轉換為適合放大器放大的信號，輸出級則將放大的信號轉換為適合負載工作的信號，而放大級則是實現信號放大的主要部分。

功率放大器的作用是將輸入信號的功率放大，以提供足夠的功率來驅動負載。在音響系統中，功率放大器的作用是將微弱的音頻信號放大，以推動揚聲器發出足夠的音量。在其他電子應用中，功率放大器的作用也類似，即將弱小的信號放大，使其能夠驅動各種負載。

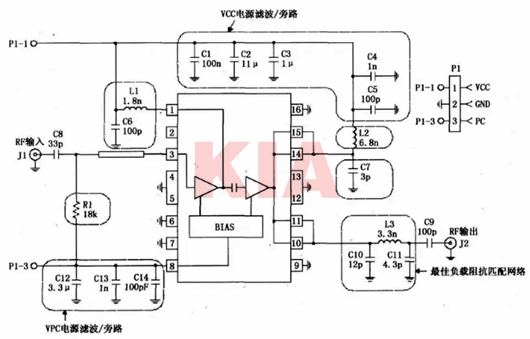

RF2132線性功率放大器電路圖

如圖所示為由RF2132構成的線性功率放大器電路。射頻信號(RF)由3腳輸入，經過前置放大器、末級功率放大器放大后由10、11腳輸出。3腳與內部放大器直接耦合，其外加一個隔直耦合電容，3腳輸入阻抗為50Ω，但確切的阻抗值由1腳外接的內部級間匹配網絡決定。

專業功放電路圖

L1為輸出中心頻率級間調整電感;R1可改進線性，增加級放大器偏流;L2為放大器輸出級旁路電感;C7與14、15腳內部連線電感組成串聯諧振，諧振頻率為2f0，可有效短路輸出的二次諧波，改善增益和效率。輸出端10、11、14、15腳在芯片內部已連接。

8腳接功率控制腳(PC)，可以控制該腳電壓從而控制電源功率。在室溫下，當電壓為低電平時(0.5V或更低時)，放大器電源處于關斷狀態。Vcc=4.8V，Vpc=4.0V。

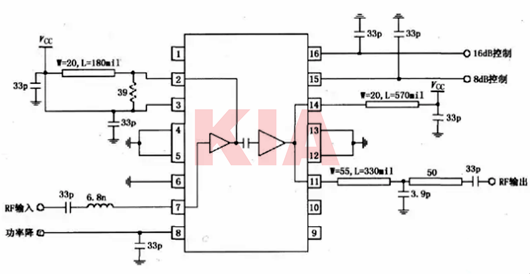

RF2155的915MHz功率放大器電路圖

如圖所示為由RF2155構成的915MHz功率放大器應用電路。射頻信號(RF)由7腳輸入，經過前置放大器、末級功率放大器放大后由11腳輸出。7腳與內部放大器是直接耦合，因此建議在7腳外加一個UHF隔直耦合電容。由于有4個增益可以設置，所以在輸入端串聯一個6.8nH電感。

專業功放電路圖

末級功率放大器為不匹配集電極晶體管，輸出端11腳和14腳在芯片內部已連接，14腳作為末級功率放大器電源供電端，通過這些腳向末級功放提供偏置電流。14腳也作為二次諧波的濾波電路，能有效地短接二次諧波，采用約500mils傳輸線作為電感與33pF電容構成濾波器(在靠近Vcc處可放置一個鉭電容)。8腳接功率控制腳(PC)，可以控制該腳電壓從而控制電源功率。

當電壓為低電平時(0V時)，放大器電源處于關斷狀態;當電壓為高電平時(3V時)，放大器處于全功率工作狀態。8腳外接UHF或HF電容濾波。15、16腳為RF功率增益控制端，分別控制輸出功率增益為8dB bit步長和16dB bit步長，這些腳高電平至少2.7V，不得超過3.3V，同時外接一個UHF旁路電容。

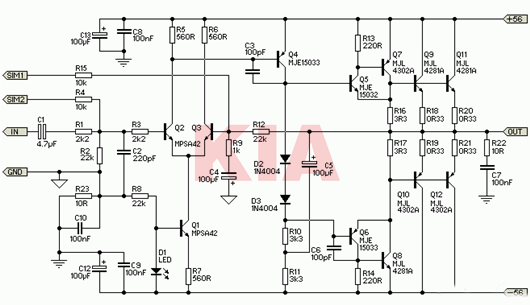

300W音頻功率放大器電路圖

專業功放電路圖
