mos管降壓電路,mos管升壓電路-KIA MOS管
信息來源：本站 日期：2024-10-31

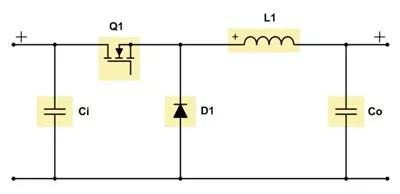

第一步讓mos管開，電感儲能，此時D1續流二極管分攤一部分電流（此處二極管也是很好的解決了電路發熱問題），并且構成兩個回路。用一開一斷的方式來輸出電流，第二步當mos關閉時電流往后面跑，D1消耗了電流一部分所以構成降壓電路，輸出電流小于輸入電流。

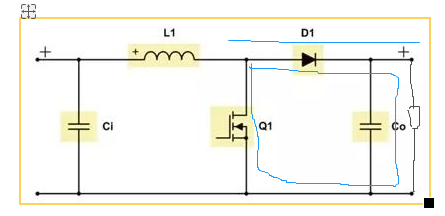

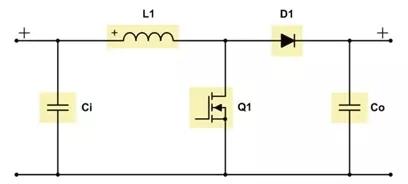

第一步讓mos管開，此時電感勵磁儲能，第二步當mos管關閉時原先的儲存的能量轉變的電流再加上原先的電流，輸出電流必然大于輸入的電流。
降壓電路通過mos管的開關控制，利用電感儲能和二極管分攤電流實現電壓降低；而升壓電路則通過mos管和電感的配合，使得輸出電流大于輸入電流，達到提升電壓的效果。

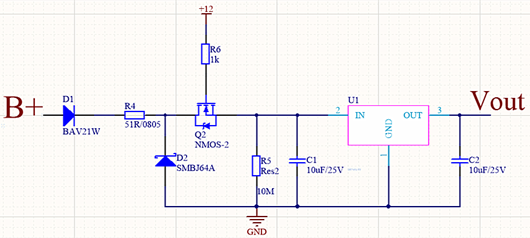

經典的低成本MOS管降壓電路，具體分析：
NMOS管Q2在這里其關鍵作用，用來降壓穩壓。它是工作于放大區的。假設NMOS管Q2的Vgs值為2.5V，那么NMOS管Q2的源極輸出電壓為12V-2.5=9.5V左右，這個時候B+這邊的電壓發生一定范圍的跳動也是沒關系的，NMOS管Q2的輸出不會受影響。其中要考慮的就是NMOS管Q2的DS間耐壓值是否承受的了。
當負載電流較大時，需要考慮此時的NMOS管Q1也會存在很大的功率，發熱量會很大，因此layout要注意做好散熱。
