p溝道和n溝道的區別,p溝道n溝道區分-KIA MOS管
信息來源：本站 日期：2024-11-04
根據導電溝道的類型，場效應晶體管可以分為N溝道和P溝道兩種類型。在N溝道場效應晶體管中，導電溝道由N型半導體材料構成；而在P溝道場效應晶體管中，導電溝道由P型半導體材料構成。這兩種類型的場效應晶體管在結構和工作原理上有很多相似之處，但它們的主要區別在于導電溝道的材料類型。
p溝道和n溝道的區別
導電機制與溝道類型
N溝道場效應管 ：導電通道是由n型半導體構成的，主要由電子作為載流子進行導電。在N溝道場效應管中，當柵極施加正向偏壓時（相對于源極為正），柵極下方的P型襯底中的空穴被排斥，形成耗盡層，而N型區中的電子則被吸引到耗盡層邊緣，形成導電溝道，允許電流從源極流向漏極。
P溝道場效應管 ：導電通道是由p型半導體構成的，主要由空穴作為載流子進行導電。在P溝道場效應管中，當柵極施加負向偏壓時（相對于源極為負），柵極下方的N型襯底中的電子被排斥，形成耗盡層，而P型區中的空穴則被吸引到耗盡層邊緣，同樣形成導電溝道，允許電流從源極流向漏極。
極性與驅動電壓
極性 ：N溝道場效應管需要正向偏置的柵極電壓才能導通，而P溝道場效應管則需要負向偏置的柵極電壓才能導通。這一差異源于它們內部載流子的類型和導電機制的不同。
驅動電壓 ：由于電子的遷移率通常高于空穴的遷移率，N溝道場效應管在導通時所需的驅動電壓相對較低。相比之下，P溝道場效應管需要更高的驅動電壓來實現相同的導通效果。
導通電阻與噪聲特性
導通電阻 ：在導通狀態下，N溝道場效應管通常具有較低的導通電阻，這使得它能夠提供較大的電流輸出。而P溝道場效應管的導通電阻相對較高，限制了其在大電流應用中的表現。
噪聲特性 ：由于電子的遷移率較高且更穩定，N溝道場效應管通常具有更好的噪聲特性，適合用于低噪聲放大器和高頻應用。P溝道場效應管雖然也能用于這些應用，但其噪聲性能相對較差。
溫度特性
N溝道場效應管的導通特性相對較為穩定，受溫度波動的影響較小。這得益于電子的高遷移率和較穩定的導電機制。
相比之下，P溝道場效應管的導通特性更容易受到溫度波動的影響。在高溫環境下，P溝道場效應管的性能可能會下降，需要采取額外的散熱措施來保持其穩定性。
N溝道和P溝道的區分
柵極電壓：N溝道場效應晶體管的導通需要柵極電壓為負且足夠大；而P溝道場效應晶體管的導通需要柵極電壓為正且足夠大。這是因為在N溝道場效應晶體管中，柵極電壓對導電溝道的形成具有排斥作用；而在P溝道場效應晶體管中，柵極電壓對導電溝道的形成具有吸引作用。因此，通過觀察柵極電壓的大小和方向，我們可以判斷出場效應晶體管是N溝道還是P溝道。
源極和漏極：在N溝道場效應晶體管中，源極通常接負極，漏極接正極；而在P溝道場效應晶體管中，源極通常接正極，漏極接負極。這是因為在N溝道場效應晶體管中，電子從源極流向漏極；而在P溝道場效應晶體管中，空穴從源極流向漏極。因此，通過觀察源極和漏極的連接方式，我們可以判斷出場效應晶體管是N溝道還是P溝道。
閾值電壓：N溝道場效應晶體管的閾值電壓通常為正值；而P溝道場效應晶體管的閾值電壓通常為負值。這是因為在N溝道場效應晶體管中，導電溝道的形成需要克服柵極電壓對電子的排斥作用；而在P溝道場效應晶體管中，導電溝道的形成需要克服柵極電壓對空穴的吸引作用。因此，通過觀察閾值電壓的正負值，我們可以判斷出場效應晶體管是N溝道還是P溝道。

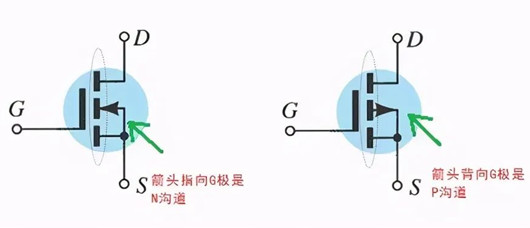

符號表示：在電路圖中，N溝道場效應晶體管通常用字母“N”表示；而P溝道場效應晶體管通常用字母“P”表示。因此，通過觀察電路圖中的符號，我們可以判斷出場效應晶體管是N溝道還是P溝道。
特性曲線：N溝道場效應晶體管和P溝道場效應晶體管的特性曲線也有所不同。例如，在Id-Vgs特性曲線中，N溝道場效應晶體管的閾值電壓為正值，而P溝道場效應晶體管的閾值電壓為負值；在Id-Vds特性曲線中，N溝道場效應晶體管的導通區域位于漏極電壓大于閾值電壓的區域，而P溝道場效應晶體管的導通區域位于漏極電壓小于閾值電壓的區域。因此，通過觀察特性曲線的形狀和位置，我們可以判斷出場效應晶體管是N溝道還是P溝道。
