通帶截止頻率和阻帶截止頻率

通帶截止頻率（cutoff frequency）和阻帶截止頻率（stopband frequency）是在濾波器設計和信號處理中經常用到的兩個重要概念。它們表示了濾波器的頻率響應特性，并且對濾波器的性能和功能起著關鍵作用。

通帶截止頻率是指濾波器在傳遞范圍內的最高有效頻率。在通帶截止頻率以下，濾波器可以將輸入信號通過，而在通帶截止頻率以上，濾波器會對信號進行衰減或阻塞。通帶截止頻率也被稱為-3dB截止頻率，因為在該頻率處，濾波器的增益會降低3dB。

阻帶截止頻率是指濾波器對于某些頻率范圍的阻止程度達到一定閾值。在阻帶截止頻率以下，濾波器對信號的衰減程度較小，而在阻帶截止頻率以上，濾波器會對這些頻率的信號進行更強烈的衰減。

通帶截止頻率和阻帶截止頻率的區別在于它們反映了濾波器的兩個不同方面。通帶截止頻率關注的是濾波器在傳遞范圍內的性能，而阻帶截止頻率關注的是濾波器對特定頻率范圍的抑制程度。

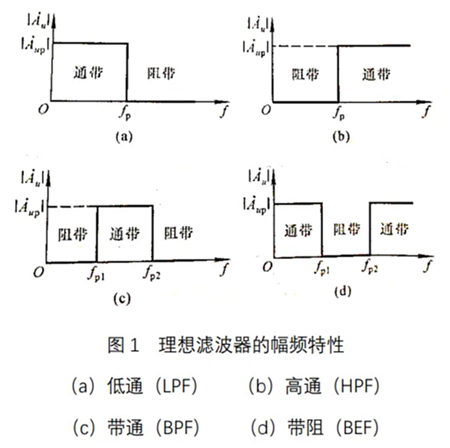

理想濾波器電路的幅頻特性如圖，允許通過的頻段稱為通帶，將信號衰減到0的頻段稱為阻帶。

通帶截止頻率和阻帶截止頻率計算方法

計算通帶截止頻率和阻帶截止頻率的方法根據不同類型的濾波器或系統有所不同。針對低通、高通、帶通和帶阻濾波器，可以使用以下方法：

對于低通濾波器，通帶截止頻率即為所需的截止頻率，可以直接選擇該頻率作為通帶截止頻率。例如，當需要一個3dB截止頻率為10kHz的低通濾波器時，通帶截止頻率就是10kHz。

對于高通濾波器，通帶截止頻率也等于所需的截止頻率。與低通濾波器類似，根據需求選擇截止頻率作為通帶截止頻率。

對于帶通濾波器，通帶截止頻率等于所需通帶的下限頻率，而阻帶截止頻率等于所需通帶的上限頻率。例如，如果希望設計一個帶通濾波器，其通帶范圍為2kHz到4kHz，則通帶截止頻率為2kHz，阻帶截止頻率為4kHz。

對于帶阻濾波器，通帶截止頻率等于所需通帶的上限頻率，而阻帶截止頻率等于所需通帶的下限頻率。例如，如果需要設計一個帶阻濾波器，其通帶范圍為2kHz到4kHz，則通帶截止頻率為4kHz，阻帶截止頻率為2kHz。

截止頻率計算公式

截止頻率計算公式為：F=1/(2*Pi*R*C)。截止頻率就是指一個系統的輸出信號能量開始大幅下降或者在帶阻濾波器中為大幅上升的邊界頻率（一般以－3dB為界限）。G（x）的幅值偉為1。當保持輸入信號的幅度不變，改變頻率使輸出信號降至最大值的0.707倍，即用頻響特性來表述即為－3dB點處即為截止頻率，它是用來說明頻率特性指標的一個特殊頻率。

開環截止頻率與閉環截止頻率的關系：開環截止頻率也稱為剪切頻率，是開環幅頻特性中，幅頻特性曲線穿越0dB線的頻率，記為ωc；閉環截止頻率指的是幅值響應為0.707，對應的分貝值是－3dB。開環截止頻率與閉環截止頻率具有同向性。開環截止頻率與閉環截止頻率是兩個完成不同的物理量，分別用于描述開環系統和閉環系統的幅頻特性，但它們之間又存在一定的相關性，即：開環截止頻率與其單位負反饋的閉環截止頻率是同向增大的。且具有如下關系：ωb>ωc。
