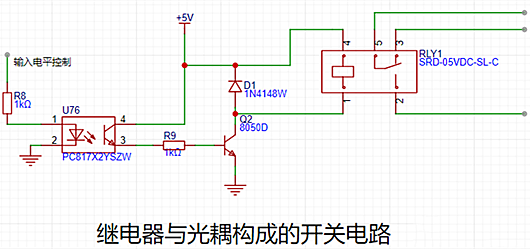

繼電器和光耦共同構成的開關電路如下：
當給繼電器的線圈（Coil+和Coil-）通上足夠的電壓時，線圈內部會產生磁場，使得繼電器內部的觸點由常閉（NC）轉為常開（NO）。
光耦PC817X2YSZW的輸入端IN可以連接到單片機或其他數字電路輸出端口，當IN接收到高電平信號時，光耦內部的紅外LED會發射出光線，照射在另一端的光敏三極管上，使得光敏三極管的內部電阻變小，產生一個電流。
光敏三極管的輸出端可連接到繼電器的Coil+端，將這個電流通入繼電器的線圈，即可使得繼電器的觸點轉為常開狀態，從而實現開關控制。
這種開關電路可以用于數字信號控制高電壓/大電流負載，如開關燈、風扇、電機等。
當單片機輸入高電平時，光耦輸入端的發光二極管會導通發亮，從而使得光耦輸出端的光電接收三極管接收到光信號導通。接著NPN三極管Q1基極會形成高電平使其導通，此時繼電器原先5引腳和3引腳之間導通會由于4引腳和1引腳出現電壓差而斷開變為5引腳和2引腳之間導通。

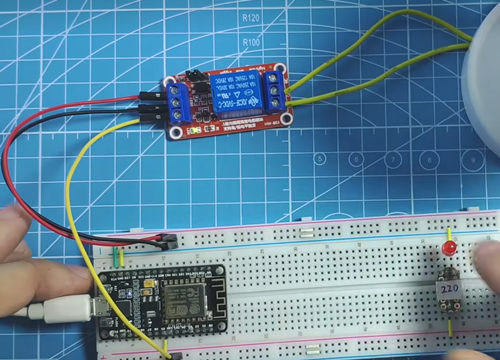

繼電器模塊接線
如圖，紅色線接VCC,黑色線接電源地GND，黃色線接信號線。右邊兩個黃色導線控制物體的開關可以接繼電器的2,5引腳（NO引腳和COM引腳）。
這樣就可以實現通過主控信號輸入繼電器對物體的開關控制。
