40w電子鎮流器電路一

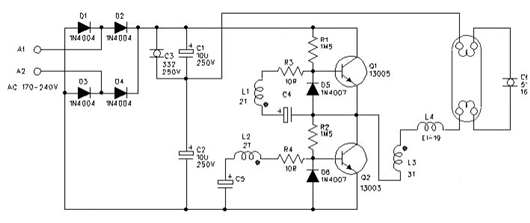

下面是一個簡單的日光燈電子鎮流器電路圖：

40w電子鎮流器電路

在上圖中，220V市電從A1,A2接入，D1-D4四只二極管構成全橋整流，C1，C2高壓電容串聯分壓并作濾波。Q1與Q2兩個三極管和電感L1-L3等組成半橋式高頻振蕩器。兩只二極管D5與D6的作用是保護三極管免受損壞。電感L4和C6構成諧振回路，燈管電離導通后L4作為阻流用。

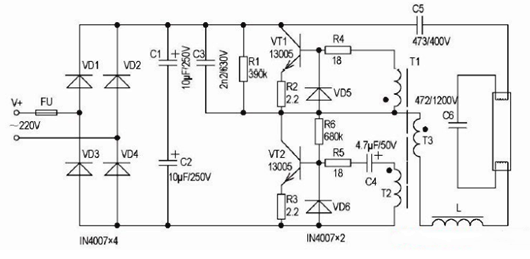

40w電子鎮流器電路二

本電路由整流濾波電路、功率開關與驅動電路、鎮流器與燈絲負載回路三部分組成。

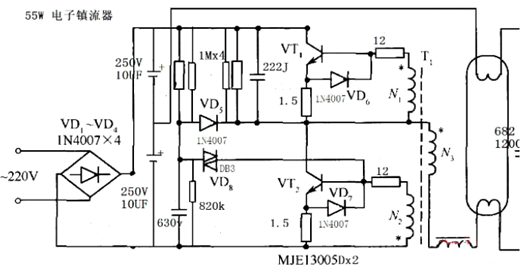

40w電子鎮流器電路

電子鎮流器的基本功能是將50Hz的工頻電源轉換成20kHz高頻電源，而直接點亮日光燈管。

工作過程：接通電源后，經整流濾波后的 310V直流電壓通過 C3、R1并聯再與R5串聯，給VT2的基極提供一個窄電流脈沖使VT2首先導通。

在VT2導通期間，電流流通路徑是：+V→ C5→燈管上端燈絲→C6→燈管下端燈絲→扼流圈L→變壓器T3→VT2的集電極-發射極→地形成回路，對諧振電容C6充電。由于變壓器T的線圈T3對T1和T2的感應耦合作用，T1上的感應電壓將使三極管VT1導通，而T2上的感應電壓將使 VT2截止。

在VT1飽和導通期間，電流流通路徑是：諧振電容C6→燈管上端燈絲→C5→VT1的集電極-發射極→變壓器T3→扼流圈L→燈管下端燈絲→C6，該電流流向即為C6的放電回路。

借助于變壓器T的耦合作用，使三極管VT1、 VT2交替導通，輸出方波脈沖電壓，此電壓通過扼流圈L、燈絲電阻、C6組成串聯諧振，在C6兩端產生一個高壓脈沖，將日光燈管中的汞蒸氣電離擊穿形成導電通路而將燈管點亮。

電路起振后，電容C4將通過二極管D6和三極管VT2迅速放電，以防止VT2無法退出飽和導通狀態。當日光燈管被點亮后，其內阻急劇下降，該內阻并聯于C6兩端，故C6兩端下降為正常的工作電壓（約80V），維持日光燈管穩定的正常發光。
