電源轉換器電路,dcdc轉換器電路-KIA MOS管

電源轉換器電路圖

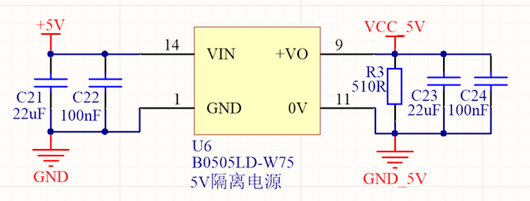

dcdc轉換器(5V隔離電路

B0505LD為內部高度集成隔離電源模塊，其輸入電壓范圍為DC4.5V-DC5.5V，輸出電壓穩定為DC5V，并且輸入輸出進行隔離。

dcdc轉換器電路(12V-24V

電路用于產生輸出電壓，輸出電壓的大小正好是輸入電壓的兩倍。電路中，輸入端提供 12 伏電壓，輸出端接收約 24 伏電壓。電路的基本構件是IC CD4049，六進制逆變器。只需一個集成電路和一些其他元件，就能構建出這樣的電路。

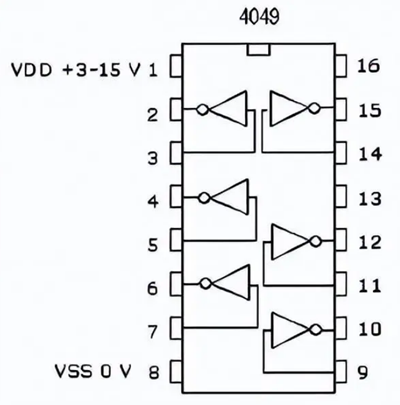

如圖所示，CD4049 在單個封裝上有六個反相門。在該集成電路中，第一個柵極的 3 號引腳用于輸入，而 2 號引腳用于輸出。同樣，第二個柵極使用引腳 5 作為輸入端，引腳 4 作為輸出端，其余所有柵極也是如此。1 號引腳用于供電，8 號引腳用于接地。13 號和 16 號引腳不使用。集成電路的工作電壓范圍為 3V 至 15V，超過 15V 的電壓會損壞集成電路。因此，輸入電壓應在 3V 至 15V 之間。

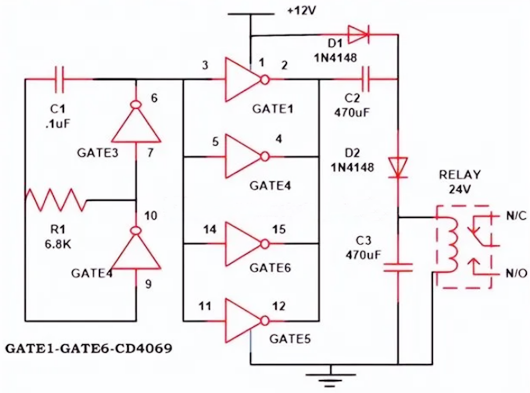

12V-24V直流轉換器電路

在將輸入電壓加倍的電路中使用了 CD4049 集成電路的 NOT 柵極。該電路中使用了所有 6 個 NOT 柵極。

在 NOT 邏輯門中，如果在輸入端輸入邏輯低電平（即 0），那么輸出端就會收到邏輯高電平（即 1）。同樣，如果在輸入端輸入邏輯高電平（即 1），那么輸出端就會收到邏輯低電平（即 0）。

如上所述，CD4049 在一個封裝上有六個反相門。在該集成電路中，第 3 腳為輸入端，而輸出則來自第一個門的第 2 腳。第二個柵極的引腳 5 用作輸入端，引腳 4 用作輸出端，其余所有柵極均如此。將引腳 1 連接到電源，引腳 8 連接到地。

正確組裝電路并提供電源。電路使用了 NOT 柵極的所有六個柵極。在引腳 3 和引腳 4 的幫助下，利用電容器 C1 和電阻器 R1 構建了一個振蕩器。復位左門并聯在一起，起到緩沖作用。所有輸入引腳（即 3、5、11 和 14）都連接在一起，并通過振蕩器與頻率源相連。同樣，所有輸出引腳（即 2、4、12 和 15）都連接在一起，并與電壓增強電路相連。

通過電容器和電阻器的支持，可以構建一個電壓倍增器電路。該電路主要用于需要產生比給定輸入電壓更大的輸出電壓時。電路中使用的是公認的半波串聯倍增器。

從電路圖中可以看出，二極管 D1 工作在正向偏置狀態，這反過來又給電容器 C2 充電，直到達到輸入電源電壓的峰值，此時電容器 C2 就像串聯在電源上的電池一樣旋轉。在相同的時間段內，由于二極管 D1 的作用，二極管 D2 開始導通，電容器 C3 開始充電。因此在 C3 上得到的電壓就是電源電壓和電容器 C2 兩端的電壓總和。這種電路的主要優點是，它可以用很低的輸入源電壓產生較高的電壓值，而且電路中無需使用變壓器。

因此，在二極管 D2 的輸出端，可以利用 12V 的電源來驅動 24V 的繼電器。
