mos管代替二極管作用

MOS管的導通電阻很小，導通壓降通常在1mV到幾十毫伏之間，而二極管的正向壓降一般在0.4V到0.7V之間。

由于MOS管的導通電阻低，功耗和熱效應也較低，因此在相同電流條件下，MOS管的效率更高。

MOS管的開關速度比二極管快，能夠立即從導通狀態切換到截止?fàn)顟B(tài)，減少開關損耗。

雖然單個MOS管的成本可能高于二極管，但在某些應用中，使用MOS管可以減少外部元件的數量，從而在整體系統成本上實現節省。

MOS管代替二極管的應用

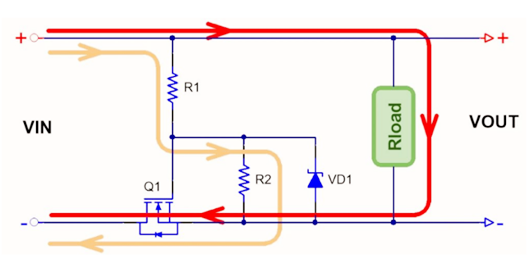

防反接電路：在防反接電路中，MOS管可以代替二極管，利用其低導通電阻和快速開關特性，防止電源正負極接反而導致的電路損壞。

防倒灌電路：在防倒灌電路中，MOS管可以代替二極管，利用其低導通電阻和快速開關特性，防止電流倒灌現象，減少功率損耗和提高效率。

同步整流：在同步整流電路中，MOS管作為開關元件，通過控制柵極電壓來控制電流的導通和截止，提高電源轉換效率。

mos管代替二極管防倒灌電路

防止電流倒灌的傳統方案采用二極管實現，但二極管導通壓降大，功耗高，發熱嚴重。用MOS管替代二極管，壓降小、效率高、成本可控，成為更優解。

選型階段重點關注MOS管類型和參數

防倒灌電路常用N溝道MOS管，源極接輸入側，漏極接輸出側。比如12V供電系統選IRF540N，耐壓100V，導通電阻44毫歐。需要確認體二極管方向與電流方向一致，否則無法形成自然防倒灌路徑。

電路連接有門道

輸入正極接MOS管源極，輸出正極接漏極。柵極控制是關鍵：輸入電壓存在時，用分壓電阻或?qū)Ｓ抿?qū)動芯片使柵極電壓高于閾值，讓MOS管導通。輸入斷電時，柵極電壓歸零，MOS管關閉。此時體二極管反向截止，阻斷倒灌電流。某太陽能控制器案例中，工程師在柵極并聯10k電阻到地，防止靜電擊穿。

參數匹配直接影響效果

以5A工作電流為例，二極管方案壓降0.7V，功耗3.5W；改用導通電阻5毫歐的MOS管，壓降僅0.025V，功耗0.125W。某無人機電池保護板實測顯示，MOS方案溫升比二極管方案低20℃。注意反向恢復時間選擇，快恢復型MOS管更適合高頻場景。

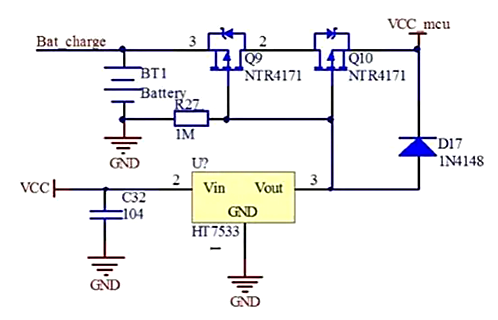

防倒灌電路圖

Oring電路是一種用于防止電流倒灌的電路，通常由兩個二極管組成，確保電流只能沿一個方向流動。然而，二極管的正向壓降較大，會導致一定的功率損耗。為了克服這一問題，可以使用MOS管來代替二極管，從而實現零電壓降和高效率的防倒灌電路。

MOS管的選擇與應用

在選擇MOS管時，需要考慮其額定電壓、最大電流和開關速度等參數。對于一般的電源防倒灌應用，可以選擇耐壓在20V以上，電流在幾安培以內的MOS管。常見的型號有N溝道增強型MOS管，如IRF系列。

電路設計原理

MOS管防倒灌電路的設計原理是利用MOS管的開關特性，當電源正常連接時，MOS管處于導通狀態；當電源斷開或有電流倒灌風險時，MOS管迅速關斷，阻止電流逆向流動。具體來說，可以將MOS管的源極接到電源正極，漏極接到負載端，柵極通過電阻接地。當電源電壓高于柵極電壓時，MOS管導通；當電源電壓低于柵極電壓時，MOS管關斷。

典型電路實例

典型的使用MOS管實現的Oring電路示意圖：

在這個電路中，M1是一個N溝道增強型MOS管，R是一個限流電阻，用于防止瞬間電流沖擊。當電源正常供電時，MOS管M1導通，電流可以流向負載。如果電源掉電或出現電流倒灌現象，MOS管M1會迅速關斷，阻止電流逆向流動。

優化電路設計

1. 提高可靠性的方法

為了提高M(jìn)OS管防倒灌電路的可靠性，可以采取以下措施：

增加?xùn)艠O電阻：在柵極串接一個小電阻，以減緩MOS管的開關速度，從而減少振蕩和電磁干擾。

使用穩壓管保護：在柵極和源極之間并聯一個穩壓管，以防止靜電放電或其他過壓情況導致MOS管損壞。

散熱處理：為MOS管安裝散熱片或使用導熱材料，確保其在大功率工作時不會過熱。

2. 降低功耗的策略

雖然MOS管本身的功耗很低，但在高頻應用中仍需注意以下幾點：

選擇低導通內阻的MOS管：較低的導通內阻可以減少導通時的功率損耗。

優化柵極驅動電壓：適當調整柵極驅動電壓，使其略高于電源電壓，以確保MOS管完全導通。

減少開關次數：合理設計電路，避免頻繁開關MOS管，以減少動態功耗。
