在電源設計中我們如何選擇電源模塊，那么選擇的前提是，我們得了解各種電源，了解各種電源的區別，那樣我們才可以正確的選擇電源模塊。

什么是模擬電源

即變壓器電源，通過鐵芯、線圈來實現，線圈的匝數決定了兩端的電壓比，鐵芯的作用是傳遞變化磁場，主線圈在50HZ頻率下產生了變化的磁場（我國），這個變化的磁場通過鐵芯傳遞到副線圈，在副線圈里就產生了感應電壓，于是變壓器就實現了電壓的轉變。

模擬電源的缺點：

線圈、鐵芯本身是導體，那么它們在轉化電壓的過程中會由于自感電流而發熱（損耗），所以變壓器的效率很低，一般不會超過35%。

音響器材功放中變壓器的應用，大功率功放需要變壓器提供更多的功率輸出，那么，只有通過線圈匝數的增加、鐵芯體積的增大來實現，匝數和鐵芯體積的增加就會加重其損耗，

所以，大功率功放的變壓器必須做的非常大，這樣就會導致笨重、發熱量大。

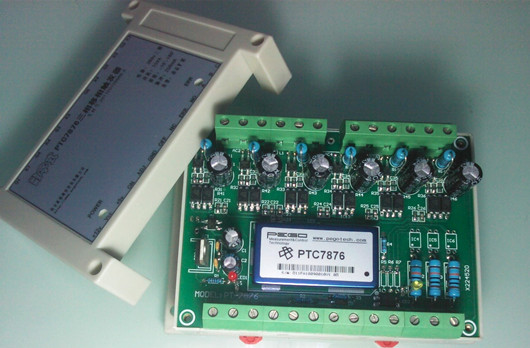

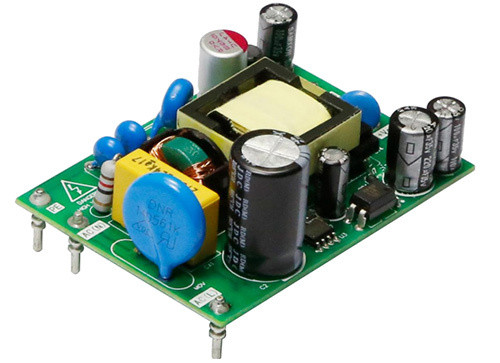

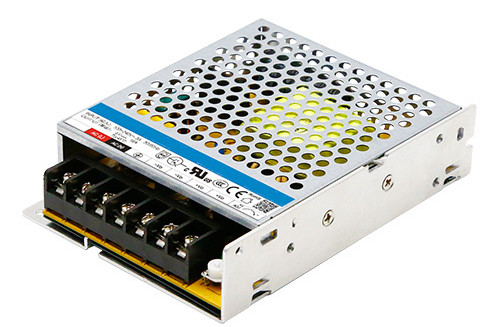

什么是開關電源

在電流進入變壓器之前，通過晶體管的開關功能，將我們通常50HZ的電流頻率提升到數萬HZ，在這么高的頻率下，磁場變化頻率也達到幾萬HZ，那么，就可以減少線圈匝數、鐵芯體積獲得同樣的電壓轉化比，

由于線圈匝數、鐵芯體積的減少，損耗大大降低，一般開關電源效率達到90%，而體積可以做的非常小，并且輸出穩定，所以開關電源具有模擬電源難以達到的優點。

開關電源的缺點：

開關電源也有自己的不足，如輸出電壓有紋波及開關噪聲，線性電源是沒有的。

音響器材-功放中開關電源的應用，開關電源的描述過程中已經表明開關電源的優勢，所以即使是大功率功放，開關電源一樣可以做的很精細、小巧。

什么是數字電源

在簡單易用、參數變更要求不多的應用場合，模擬電源產品更具優勢，因為其應用的針對性可以通過硬件固化來實現，

而在可控因素較多、實時反應速度更快、 需要多個模擬系統電源管理的、復雜的高性能系統應用中，數字電源則具有優勢。

此外，在復雜的多系統業務中，相對模擬電源，數字電源是通過軟件編程來實現多方面的應用，其具備的可擴展性與重復使用性使用戶可以方便更改工作參數，優化電源系統。

通過實時過電流保護與管理，它還可以減少外圍器件的數量。

數字電源的優點：

它首先是可編程的，比如通訊、檢測、遙測等所有功能都可用軟件編程實現。另外，數字電源具有高性能和高可靠性，非常靈活。

數字電源有用DSP控制的，還有用MCU控制的。相對來講，DSP控制的電源采用數字濾波方式，較MCU控制的電源更能滿足復雜的電源需求、實時反應速度更快、電源穩壓性能更好。

數字部分對模擬部分的干擾：

單片機中數字和模擬之間，因為數字信號是頻譜很寬的脈沖信號，因此主要是數字部分對模擬部分的干擾很強，不僅一般都采用數字電源和模擬電源分開、二者之間用濾波器連接，

在一些要求較高的場合，例如某些單片機內部的AD轉換器進行AD轉換時，常常要讓數字部分進入休眠狀態，絕大部分數字邏輯停止工作，以防止它們對模擬部分形成干擾。

如果干擾嚴重，甚至可以分別用兩個電源，一般用電感和電容隔離就行了。

也可以將整個板子上數字和模擬部分的電源分別聯在一起，用分別的通路直接接到電源濾波電容的焊點上。如果對抗干擾要求不高，也可以隨便接在一起。

Tips

●如果不使用芯片的A/D或者D/A功能，可以不區分數字電源和模擬電源。

●如果使用了A/D或者D/A，還需考慮參考電源設計。
