變壓器內部構造主要包括鐵芯和繞組。鐵芯是變壓器的骨架，起到導磁的作用，而繞組則負責在鐵芯上產生磁場，從而實現電壓的變換。此外，變壓器還包含一些輔助部件，如絕緣材料、油箱和散熱片等，以確保其安全、穩定地運行。
1.閉合鐵芯，由絕緣硅鋼片疊合而成，是變壓器的核心部件，起到導磁作用。
2.原線圈（初級線圈），其匝數用n1表示，是連接交流電源的線圈。
3.副線圈（次級線圈），其匝數用n2表示，是與負載或下級電路連接的線圈。
此外，變壓器還涉及到輸入電壓U1和輸出電壓U2的概念，以及在電路圖中如何表示變壓器。
當原線圈接入交變電流時，該電流會在原線圈內產生交變磁場。這種交變磁場會穿過鐵芯，并進一步穿過副線圈。在副線圈中，由于交變磁場的磁通量變化，會產生感應電動勢，從而輸出電壓U2。這樣，電能便從原線圈成功地傳遞到了副線圈。在此過程中，鐵芯起到了導電“磁路”的作用。
整個變壓器的工作流程可以概括為：電能首先在原線圈被轉化為磁能，隨后磁能在副線圈被重新轉化為電能。通過“磁”這一中間媒介，實現了電能的遠距離、高效傳輸。值得注意的是，變壓器的工作原理基于互感現象。若原線圈接入的是直流電源，產生的磁場將是穩定的，無法引起副線圈中磁通量的變化，因此也就無法在副線圈中產生電流。因此，變壓器僅適用于交變電流的變壓需求。

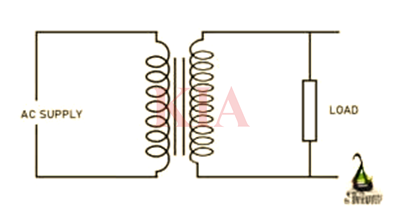

升壓變壓器是一種能夠在次級產生比施加到初級的電壓更高的電壓的變壓器，工作原理基于電磁感應，即通過互由共同磁通量耦合的兩個電路之間的感應來實升壓。當交流電（AC）施加到初級線圈時，會產生波動的磁場，進而在次級線圈中感應出電動勢，從而實現電壓的升高。
升壓變壓器電路的工作原理：其初級線圈的匝數（n1）大于次級線圈，導致電動勢（EMF）與匝數成正比。因此，次級線圈相對于初級線圈能夠產生更高的電壓。電壓變換的比率（K）在升壓變壓器中總是大于1，即K>1。這個比率可以通過公式K=E2/E1=N2/N1來計算，其中K是變壓比，N1和N2分別是初級和次級線圈的匝數，E1和E2則是對應的電動勢。
