在含有電阻、電感和電容的交流電路中，電路兩端電壓與其電流一般是不同相的，若調節電路參數或電源頻率使電流與電源電壓同相，電路呈電阻性，稱這時電路的工作狀態為諧振。
諧振現象是正弦交流電路的一種特定現象，它在電子和通訊工程中得到廣泛應用，但在電力系統中，發生諧振有可能破壞系統的正常工作。
諧振一般分串聯諧振和并聯諧振。顧名思義，串聯諧振就是在串聯電路中發生的諧振。
在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時電路中總阻抗最小，電流將達到最大值。
一個串聯電路中，要想發生諧振，需要滿足一定的條件。
當UL=UC，即：XL=XC 時，
這時，電壓與電流同相,電路中發生串聯諧振。
由
可得
則諧振頻率就是
1. 總阻抗值最小
2. 電源電壓一定時，電流最大
3. 電路呈電阻性，電容或電感上的電壓可能高于電源電壓
諧振時電路中的能量變化
電路向電源吸收的 Q=0 ，諧振時電路能量交換在電路內部的電場與磁場間進行。電源只向R提供能量。
高電壓可能會損壞設備。在電力系統中應避免發生串聯諧振。而串聯諧振在無線電工程中有廣泛應用。
利用串聯諧振產生工頻高電壓，應用在高電壓技術中，為變壓器等電力設備做耐壓試驗，可以有效的發現設備中危險的集中性缺陷，是檢驗電氣設備絕緣強度的最有效和最直接的方法。應用在無線電工程中，常常利用串聯諧振以獲得較高的電壓。

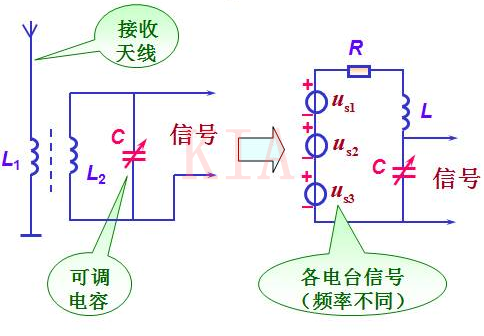

在收音機中，常利用串聯諧振電路來選擇電臺信號，這個過程叫做調諧，下圖即為其典型電路。
當各種不同頻率信號的電波在天線上產生不同頻率的電信號，經過線圈1L感應到線圈2L。如果振蕩電路對某一信號頻率發生諧振時，回路中該信號的電流最大，則在電容器兩端產生一高于此信號電壓Q倍的電壓CU。
而對于其它各種頻率的信號，因為沒有發生諧振，在回路中電流很小，從而被電路抑制掉。所以，可以改變電容C，以改變回路的諧振頻率來選擇所需耍的電臺信號。
