開關電路：三極管限流電阻如何選擇？-KIA MOS管
信息來源：本站 日期：2022-12-21
三極管做開關電路是很常見的一種電路，在做開關電路時，三極管限流電阻該如何選擇呢？這個問題沒有理清楚，可能將會使你的電路設計存在漏洞。
下面以實際應用分析
三極管在做開關電路時候，必須使得三極管處于飽和狀態，當處于飽和狀態時，β*Ib》Ic；

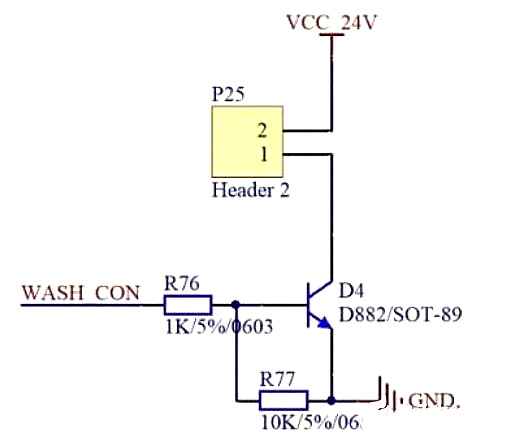

下面來驗證以上電路是否處于飽和狀態，上圖是一個利用三極管D882搭建的電磁閥開關電路，P25是一個24V驅動的電磁閥 ，此電磁閥驅動功率為9W，
由此可知當三極管做開關電路時，集電極所需電流Ic=9/24=0.375A，由于D882為SI管，BE壓降為0.7V，則當三極管導通時，IB=（3.3-0.7）/1000=2.6mA，D882放大倍數為160-320；
則三極管導通時，Ib*β（min）=2.6*160=416mA，由于三極管集電極所需的電流只要375Ma，滿足β*Ib》Ic，所以此電路在做開關電路的時候，滿足三極管所需要的飽和狀態，但是β*Ib只是略大于Ic，沒有遠遠大于Ic，說明此三極管只是達到淺度飽和狀態；
所以一般為了電路的穩定性考慮，Ib*β（min）最好大于2Ic，所以此處R76=（3.3-0.7）/（2IC/160）=554歐，所以當R76取值最好小于556歐姆；但是考慮到單片機一般IO口拉電流在8MA左右，所以限流電阻也不能太小，不然單片機IO口驅動能力也不夠。
