三級管和MOS管的區別,圖文詳解-KIA MOS管
信息來源：本站 日期：2024-02-29
三極管是一種控制電流的半導體器件。其作用是把微弱信號放大成幅度值較大的電信號，也用作無觸點開關。

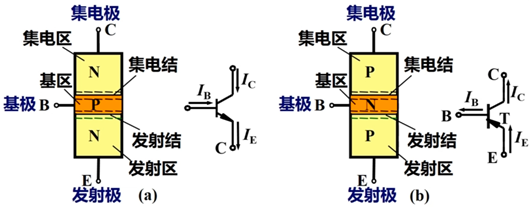

三極管是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種。
晶體三極管按材料分有兩種：鍺管和硅管。而每一種又有NPN和PNP兩種結構形式，但使用最多的是硅NPN和鍺PNP兩種三極管，（其中，N是負電荷的意思（代表英文中Negative），N型半導體在高純度硅中加入磷取代一些硅原子，在電壓刺激下產生自由電子導電，而P是正電荷的意思（Positive）是加入硼取代硅，產生大量空穴利于導電）。
mos管是金屬(metal)氧化物(oxide)半導體(semiconductor)場效應晶體管，或者稱是金屬絕緣體(insulator)半導體。

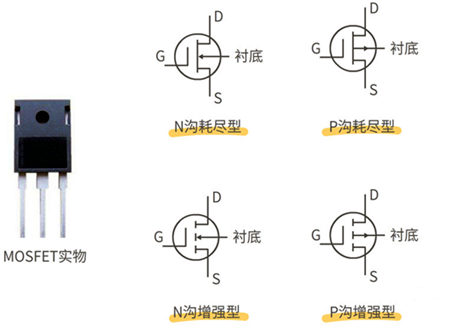

MOS場效應管一般有耗盡型和增強型兩種。增強型MOS場效應管可分為NPN型PNP型。NPN型通常稱為N溝道型，PNP型也叫P溝道型。對于N溝道的場效應管其源極和漏極接在N型半導體上，同樣對于P溝道的場效應管其源極和漏極則接在P型半導體上。
場效應管的輸出電流是由輸入的電壓（或稱電場）控制，可以認為輸入電流極小或沒有輸入電流，這使得該器件有很高的輸入阻抗，同時這也是我們稱之為場效應管的原因。

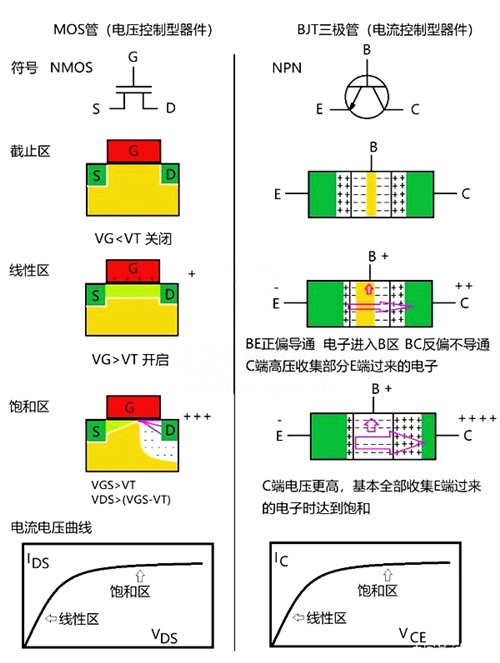

三級管和MOS管的結構不同，mos管的柵線是用絕緣層和金屬網格構成的；而三極管是直接用硅片上的pn結把兩個電極連接起來。
控制的區別：三極管是電流驅動的，較低的電壓就可以驅動三極管，但是三極管需要較大的控制電流; 而MOS管是電壓驅動的，驅動電壓較高，但是驅動的功率小。
功耗區別：三極管在放大信號時損耗較大，MOS管電壓控制，在開關應用中具有較低的導通電阻和功耗。
驅動能力：MOS管常用于大電流和高電壓的開關應用，而三極管則適用于小電流和低電壓的信號放大。
成本：三極管通常比MOS管便宜，因此更適用于分立元件電路和中、小規模集成電路。
溫度特性：MOS管具有較好的溫度穩定性和抗干擾能力。
應用方面：三極管主要用于放大信號，而MOS管則廣泛應用于高速、低功耗的數字電路和電源開關。
