RC正弦波振蕩電路

RC正弦波振蕩電路又稱文氏電橋振蕩電路，可以設計頻率為f=1/2πRC的正弦波發生器。

RC正弦波振蕩電路設計：50Hz,振幅為3.47V

rc正弦波振蕩電路

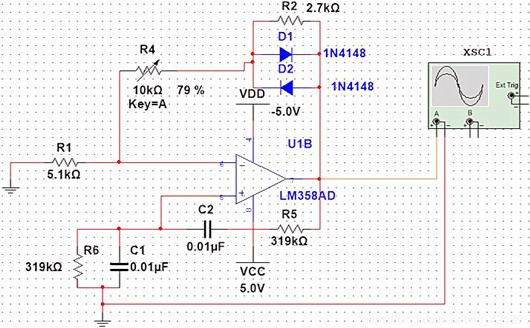

電路分析：

1.起振條件取決于R1, R4，R2與1N4148并聯電阻（下面簡稱Rf）要求R4+Rf＞=2R1;構成放大3倍的負反饋電路，根據1N4148的特性，即經過1N4148的電流增大，其電阻變小，兩個1N4148是因?yàn)榻涣鳎俨⒙?lián)R2是從效果來看，波形更加漂亮，從阻值方面看，并聯一個電阻減少了Rf的電阻。

2.下面的串并聯RC電路，可以決定正弦波的頻率1/2πRC。

注意事項：運算放大器既要提供正電源也要提供負電源，否則會出現失真現象。如果沒有負電源需要重新設計電路。

rc正弦波振蕩電路

RC移相式正弦波振蕩器

圖所示是RC移相式正弦波振蕩器電路。電路中，VT1 接成共發射極放大器電路，VT1 為振蕩管，Uo這一振蕩器的輸出信號，為正弦信號。

rc正弦波振蕩電路

1．直流電路

電路中的電阻R3 和R4 構成VT1 的分壓式偏置電路，R5 是VT1 的集電極負載電阻，R6 是VT1 的發射極電阻，VT1 具備處于放大狀態的直流電路工作條件。VT1 工作在放大狀態下，這是一個振蕩器所必需的。

2．正反饋電路

正反饋過程：共發射極放大器電路具有反相的作用，即輸出信號電壓與輸入信號電壓之間相位差為180°，如若對放大器的輸出信號再移相180°后加到放大器的輸入端，那么就移相了360°，這樣反饋回來的信號與輸入信號之間是同相的關系。

由RC 移相電路工作特性可知，RC 電路可以對信號進行移相，每一個RC 移相電路對輸入的相位移最大為90°，但此時輸出信號電壓已經為零了，就不能滿足振蕩的幅度條件了，這樣最大移相量不能采用90°，所以要再移相180°必須至少要3 個RC 移相電路。

電路中的電容C1 和電阻R1 構成第一個RC超前移相電路，C2 和R2 構成第二個RC 移相電路，C3 和放大器輸入電阻（由于R3、R4 和VT1 的輸入電阻并聯）構成第三個RC 移相電路。

這3 個RC 移相電路對信號移相180°，再加上VT1 共發射極放大器電路本身的180°移相，使VT1 集電極經3 個RC 移相電路后加到VT1基極上的信號相位與基極上原信號相位相同，所以這是正反饋過程，滿足相位正反饋條件。

3．振蕩過程

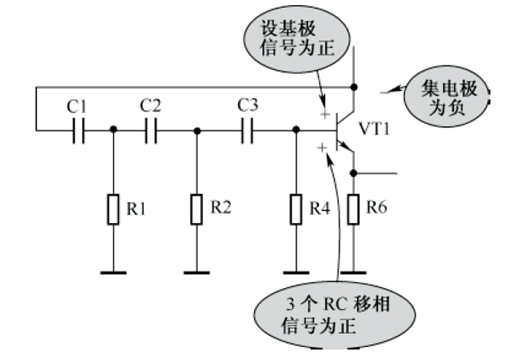

下圖所示為振蕩信號相位示意圖，設振蕩信號相位在VT1 基極為正，經VT1 倒相放大（VT1 接成共發射極放大器，其集電極信號電壓相位與基極信號電壓相位相反），這一振蕩信號加入3 個RC 移相電路，對信號再移相180°，使反饋信號電壓相位與VT1 基極上輸入信號電壓相位之間同相，符合振蕩的相位條件。

rc正弦波振蕩電路
