半波整流電路是利用二極管的單向導通特性來進行整流的電路，除去半周、剩下半周的整流方法，叫半波整流。半波整流電路可將交流電轉換為直流電。它只能使正半周的輸入信號輸出為正向單向導通電流，而負半周則被完全剔除。這種電路涉及一個二極管和一個負載電阻。

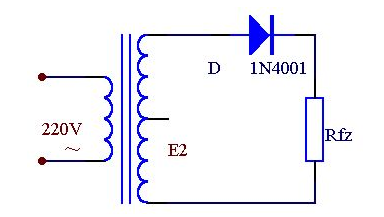

半波整流電路圖
上圖是一種最簡單的整流電路。它由電源變壓器B 、整流二極管D 和負載電阻Rfz 組成。變壓器把市電電壓（多為220伏）變換為所需要的交變電壓e2 ，D 再把交流電變換為脈動直流電。
半波整流電路的基本操作非常簡單，輸入信號通過二極管，由于只能通過一個方向的電流，二極管的整流作用，單個二極管只允許通過一半的波形。

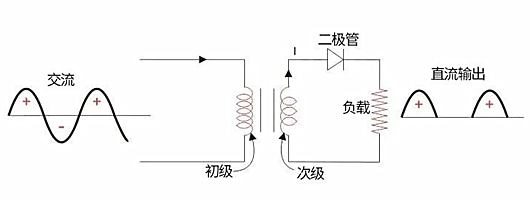

下圖說明了半波整流電路的基本原理。
當標準交流波形通過半波整流電路時，只剩下一半的交流波形。半波整流電路僅允許交流電壓的一個半周期（正半周期或負半周期）通過，并將阻止直流側的另一個半周期。只需要一個二極管就可以構成一個半波整流電路。本質上，這就是半波整流電路所做的一切。
半波整流電路原理：如何將交流電壓轉化為直流電壓？
先將高交流電壓施加到降壓變壓器的初級側，在次級繞組處獲得將施加到二極管的低電壓。
在交流電壓的正半周期間，二極管將正向偏置，電流流過二極管。在交流在交流電壓的負半周期間，二極管將反向偏置，電流將被阻斷。次級側 (DC) 的最終輸出電壓波形，如上圖所示。

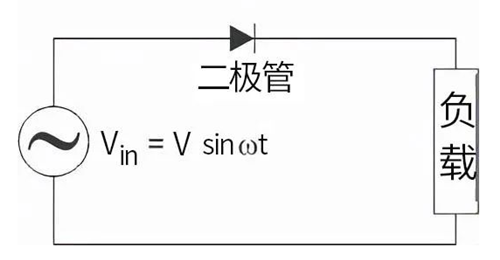

之后專注于電路的次級側，如果用源電壓代替次級變壓器線圈，可以將半波整流器的電路圖簡化為下圖。
