在電子電路中存在著個種各樣的“地”。電源地、信號地、數字地和模擬地都是不同的地節點，它們在電路中有不同的作用。

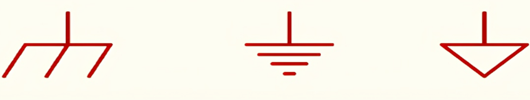

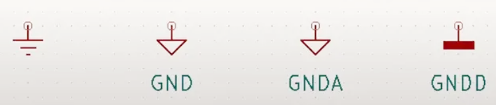

各種“地”—— 各種“GND”
GND，指的是電線接地端的簡寫。代表地線或0 線。
電路圖上和電路板上的GND(Ground)代表地線或0 線.GND 就是公共端的意思，也可以說是地，但這個地并不是真正意義上的地。是出于應用而假設的一個地，對于電源來說，它就是一個電源的負極。它與大地是不同的。有時候需要將它與大地連接，有時候也不需要，視具體情況而定。
“地”的經典定義是“作為電路或系統基準的等電位點或平面”。
信號“地”又稱參考“地”，就是零電位的參考點，也是構成電路信號回路的公共段，圖形符號“⊥”。
電源地（Power Ground）是指用于連接電源電源回路的地節點。在大多數電子設備中，電源地通常是用于連接負極的地線，它是電路中電源信號的參考點，負責穩定電源電壓，防止電路出現電源雜波等問題。
信號地（Signal Ground）是指用于連接信號回路的地節點。信號地是用于連接所有信號線的地線，它是電路中信號電平的參考點，負責穩定信號電平，避免信號噪聲和干擾等問題。
數字地（Digital Ground）是指用于連接數字回路的地節點。數字地是用于連接所有數字電路元件的地線，它是數字信號的參考點，負責穩定數字信號的電平，防止數字信號的串擾和干擾等問題。
模擬地（Analog Ground）是指用于連接模擬回路的地節點。模擬地是用于連接所有模擬電路元件的地線，它是模擬信號的參考點，負責穩定模擬信號的電平，避免模擬信號的噪聲和干擾等問題。
在電子電路中，這些不同的地線通常是通過連接在一起的，但它們在電路中的作用是不同的。因此，在電路設計中，需要根據不同的信號類型和需求，合理地使用這些地線，以確保電路的正常工作和性能穩定。
SGND和GND的區別
信號地和電源地是電子設備中常見的兩種接地方式，具有以下區別：
1、要求不同
SGND（信號地）要求較高，這是因為信號一般比較弱，容易受到干擾；GND（電源地）本來就很不干凈，所以要求沒有那么高；
2、流過的電流大小不同
SGND（信號地）流過的電流較小，GND（電源地）流過的電流較大。
3、路徑不同
SGND（信號地）對應兩塊芯片亦或模塊間的通信信號回流所流過的路徑；電源地對應電源回路電流的路徑。
SGND（信號地）通常是傳感器的地。通常SGND（信號地）和GND（電源地）不可以共用，因為GND上流過的大電流會產生電壓差，引起干擾，會使信號產生誤判，把高電平判斷為低電平。
