OVP 全稱 Overvoltage Protection，即過壓保護，當電壓超過預設水平時關閉電源或暫停輸出，對后級電路起到了保護作用,避免因輸入電壓過高導致后級電路損壞。應用于電子產品中電源輸入口處，防止輸入電源電壓異常過高損壞電子產品。
OVP基本原理

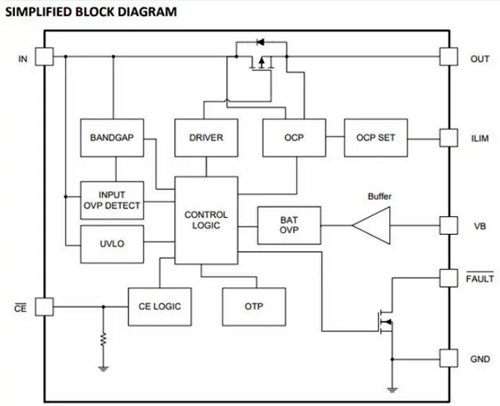

OVP 內部框圖，原理是當輸入電壓過大時，內部邏輯及驅動電路將關斷MOSFET，此時輸入與輸出將斷開，無輸出電壓，起到保護后端的作用。當輸入電壓恢復到正常工作電壓時，OVP重新打開MOSFET，正常輸出電壓。

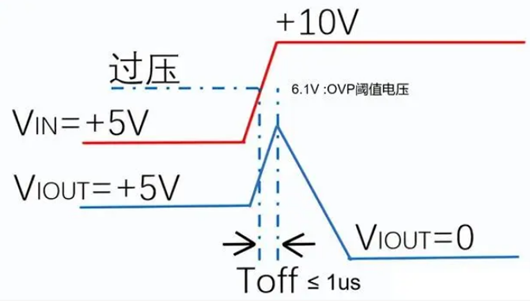

過壓保護示意圖如下：
當輸入電壓VIN大于等于5V，小于6.1V( 閾值電壓）：Vout =Vin
當輸入電壓超過閾值電壓6.1V, 小于最高輸入電壓Vin max: Vout =0
當輸入電壓超過閾值電壓,內部MOSFET 會在1us 之內快速關斷，使得無輸出電壓，保護后級電路。
過流保護（OCP）
過流保護是指在電流過大時，通過一定的電路設計和保護機制，防止設備受到損壞。當電流超過設備所能承受的最大值時，OCP機制會啟動，切斷或限制電流供應，從而保護設備免受損壞。
電路中的OCP OLP OVP OTP ESD UVLO介紹
逐周限流保護(OCP)限制最大輸出電流；
過載保護(OLP)，限制最大輸出功率；
VDD過壓保護(OVP)，限制最大輸入電壓；
溫度保護(OTP ),用于限制運行期間的最大溫升；
ESD保護，即靜電放電，避免靜電對芯片或電子元器件的損壞；
以及低壓關斷(UVLO)、欠壓鎖定，限制最小輸入電壓。
