晶體管構成恒壓源和恒流源電路：
用晶體管構成電壓源和電流源電流。電壓源就是共集電路，而電流源就是共基電路，此兩電路在實際工程中運用極廣。另外，請注意到共集電極電路的輸入端在基極而輸出端在發射極，故輸出電壓與輸入電壓電位特性一致，但輸出電壓比輸入電壓低0.6V，也即α倍，而輸出電流Ie比輸入電流Ib大β倍。這里的α在0.9~0.95之間，β是共發射極電路的電流放大倍數，其值在30~200之間。共基極電路的輸入端在發射極與基極之間，輸出端在集電極與基極之間，故輸出電流Ic比輸入電流大β倍。
這類恒流源以晶體三極管為主要組成器件，利用晶體三極管集電極電壓變化對電流影響小，并在電路中采用電流負反饋來提高輸出電流之恒定性，通常，還采用一定的溫度補償和穩壓措施。其基本型電路如圖1的A，B兩種類型。

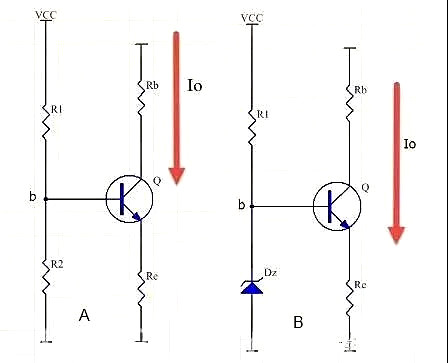

晶體管恒流源的兩種基本類型
如圖1中的A圖， R1、R2分壓穩定b點電位為Vb，Re形成電流負反饋 ,輸出電流IO=(Vb-Vbe)/Re≈Vb / Re (Vb >>Vbe)。B圖的計算參考A圖。
提示：
圖1中的電路的不足就是晶體管的集射極間電阻一般為幾十千歐以上，當只需幾伏的工作電壓，采用這種恒流源電路 ,其等效內阻是非常大，功耗大，且精度不高。
實際電路中，最常用的簡易恒流源如圖2所示，用兩只同型三極管，利用三極管相對穩定的be電壓作為基準，電流數值為：I=Vbe/R1。
晶體管恒流源的改進型
提示：
圖2的這種恒流源優點是簡單易行，而且電流的數值可以自由控制，也沒有使用特殊的元件，有利于降低產品的成本。缺點是不同型號的管子，其be 電壓不是一個固定值，即使是相同型號，也有一定的個體差異。同時不同的工作電流下，這個電壓也會有一定的波動。因此不適合精密的恒流需求。
