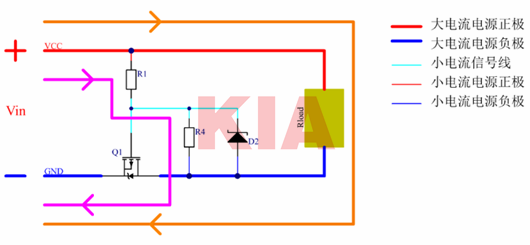

基于NMOS的防反接電路如圖所示：
NMOS用于控制電源負極；
NMOS的漏極D接輸入電源負極，NMOS的源極S接板內電源負極；
當電源正接時，上電初期，Vs=Vg=Vin，由于NMOS寄生二極管的存在，NMOS的漏極與源極導通，Vs=Vd+0.7V，而Vd=GND，故Vs=0.7V左右，Vgs=Vin-Vd6，選型合理的話，Vgs＞Vth，故NMOS導通。導通后，設通過電流為I，NMOS的導通阻抗為Rds(on)，則板內地平面與輸入電源平面之間存在的壓降為△V=I*Rds(on)。故使用NMOS進行防反接時需要關注由于導通阻抗帶來的回流問題。
從圖中可以看出，電源電流走向先經過負載然后從Q1 nmos的S極出nmos的D極，由于nmos的DS之間中存在寄生二極管，所以第一階段負載兩端的電壓為：
第二階段由于電源VCC還從R1、R2、Q1流過，由于R1和R2的存在會在Q1 nmos的GS之間建立壓降：
這是一個正反饋的原理，當大于Q1 nmos的GS之間閾值電壓，那么Q1 nmos的DS之間就會被導通，隨著時間增加，nmos的DS之間就會等效為一個幾毫歐姆的電阻，就算在兩端流過大電流也不會有很大壓降產生。此時負載兩端電壓為：
通常在高電壓的場合，可以在R2兩端加一個穩壓二極管，防止電源受到干擾產生尖峰波，從而使得nmos的GS之間電壓瞬間高于極限電壓Vgss而燒毀，從HY1603D的極限參數表中可以得到Vgss最高為20V。

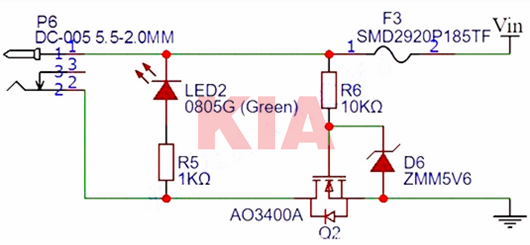

當然在低電壓的場合完全用不到穩壓二極管D2，所以電路圖可以簡化為下圖所示。
一般情況下nmos防反接電路
