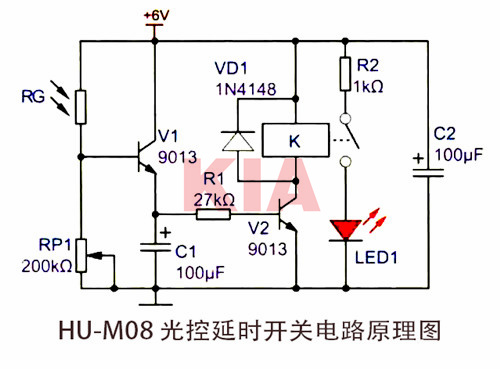

這個電路是具有延時功能的光控開關，電路原理如圖所示。
電路電容C1用于延時控制，平時RG沒有收到光照時呈現高電阻，V1、V2均截止，繼電器K不工作，當用手電等光源照射光敏電阻時，RG呈現低電阻，V1導通，因為等效電阻很小，所以電容C1迅速充滿電荷。同時V2也導通，K吸合，常開觸點閉合，可使被控設備得電工作。當RG的光照停止時，V1截止，但由于C1上存儲的電荷可以通過R1繼續向V2發射結放電，仍能維持V2導通，所以K仍處于吸合狀態。隨著C1上的電荷逐步減少，當不足以維持V2導通時，則V2截止，K釋放斷開，被控設備停止工作。

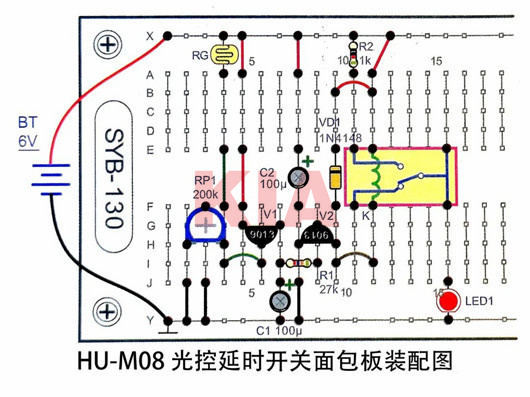

面包板裝配圖
安裝調試
R1和C1的值決定延時時間的長短，取值越大延時時間越長。同時，V2的放大倍數也對延時時間有較大影響，如采用達林頓復合形式則延時時間會更長，同時C1的漏電電流越小延時時間也將越長。在安裝視頻演示中，為節約時間，C1的取值較小。使用黑色熱縮管遮擋光敏電阻來模擬黑夜時的情形。
焊接注意事項
電路安裝、元件焊接請嚴格按照元件清單表元件安裝、焊接請遵照從小到大，從低到高的原則來進行。
電阻插裝焊接時，注意區別不同阻值的電阻，不知道阻值的可以用萬用表或測試儀等工具進行測量。不要相互混淆，色環朝向保持一致，緊貼電路板插裝焊接。
有極性元件如電解電容、LED、麥克風、三極管等焊接前請先判斷極性，確認無誤后再插入PCB絲印對應的元器件。確認方向和安裝方式正確后再進行焊接。
雙列直插式芯片焊接時，一定要確保安裝方向與絲印一致。如果配備有芯片底座的，應先焊接芯片底座后再安裝芯片，PCB絲印、芯片底座和芯片安裝方向保持一致。
焊接完成后，不得出現漏焊、虛焊、連焊、多錫、少錫、錫尖、錫孔、氧化和焊盤翹起等焊接不良現象。在我們插件焊接時，焊接完成后應剪去多余的引腳長度，引腳不宜過長，應在焊接好的基礎上預留1MM左右即可，當兩個引腳相距距離過近時，應獨立分開剪除，還應酌情剪到最短，防止引腳觸碰到一起。

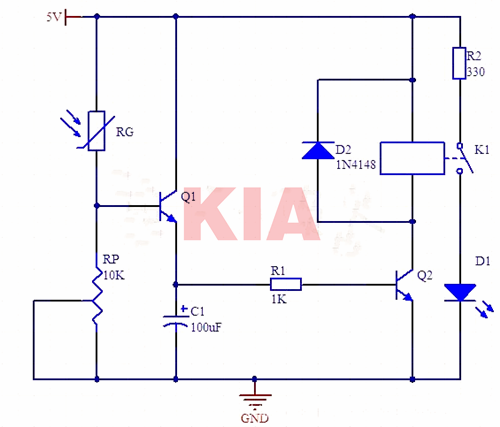

電路功能介紹：本例中用光敏電阻實現有光照射時，開關接通，LED被點亮；光照射停止時，LED延遲一段時間后熄滅。
電路工作過程：
1、電路上電后，當周圍環境光照很弱時，光敏電阻RG呈現大電阻阻狀態，三極管QQ1截止，則Q1的發射極與Q2的基極都為0V，所以三極管Q2也是截止的，繼電器不動作，LED不顯示。
2、當光敏電阻上有光照射時，光敏電阻RG呈現低電阻，三極管Q1導通，電源通過三極管Q1開始向電容C1充電，三極管Q2的基極電壓開始上升。當三極管Q2的基極電壓上升到0.7V時，三極管Q2開始導通，但此時流過三極管Q2的電流還較小，不足以使繼電器Q動作；但隨著電容C1的充電電壓逐漸上升，流過三極管Q2的電流也越來越大，使繼電器動作，常開觸點吸合，發光二極管D1被點亮。
3、當光敏電阻上的光照停止時，光敏電阻RG恢復大電阻狀態，三極管Q1截止；三極管Q2在電容C1放電期間，能維持一段時間的導通。當電容C1上的電壓不足以使三極管Q2導通時，繼電器斷開，常開觸點彈開，發光二極管D1熄滅。
