中間繼電器是一種小型的繼電器，它通過線圈的通電或斷電來控制觸點的動作。當線圈通電時，磁鐵產生磁場，將鐵芯吸合，從而帶動觸點移動；當線圈斷電時，鐵芯失去磁場作用，觸點在彈簧的作用下恢復原位。

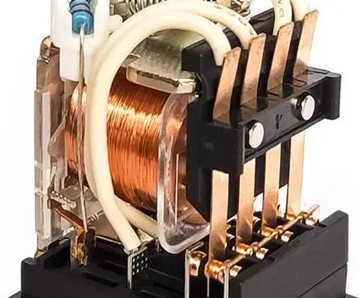

中間繼電器的線圈裝在u形的導磁體上，導磁體上面有一個銜鐵，導磁體兩側裝有兩排觸點單片，在非動狀態下將銜鐵向上托起，使銜鐵與導磁體之間保持一定的間隙，當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向導磁體，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，便完成了信號的傳遞。
繼電器是用小電流控制大電流，由控制回路和負載回路組成在自動控制電路中，相當于自動開關的裝置。而中間繼電器在繼電保護中和自動控制系統中是一個多用的自動遠動電器。中間繼電器因為有良好的電隔離。至使控制方和被控方無電器上的連接，而達到安全控制目的。
控制交流負載的接線方式
中間繼電器可以控制交流負載的接通和斷開。
接線方法是：將中間繼電器的線圈接入控制電路中，將負載接入交流電源，并將中間繼電器的常開觸點接入負載的控制電路中。
當控制電路中的電流通過線圈時，鐵芯產生磁場，帶動觸點閉合，從而接通負載電源。
當控制電路中的電流斷開時，磁力消失，彈簧作用使觸點斷開，從而斷開負載電源。

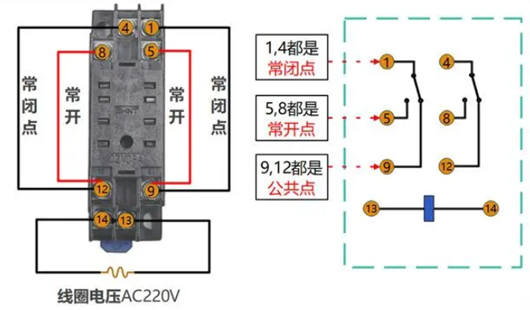

如下圖所示：
線圈電壓為交流110V、220V、380V。線圈端子為13和14。
此圖為2組常開常閉，1組是9為公共點，5為常開點，1為常閉點，另1組12為公共點，8為常開點，4為常閉點。
線圈14和13得電，常開點導通，常閉點斷開。
控制直流負載的接線方式
中間繼電器可以控制直流負載的接通和斷開。
接線方法是：將中間繼電器的線圈接入控制電路中，將負載接入直流電源，并將中間繼電器的常開觸點接入負載的控制電路中。
當控制電路中的電流通過線圈時，鐵芯產生磁場，帶動觸點閉合，從而接通負載電源。
當控制電路中的電流斷開時，磁力消失，彈簧作用使觸點斷開，從而斷開負載電源。

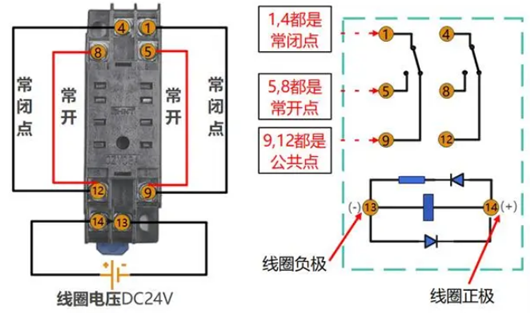

如下圖所示：
線圈電壓為直流12V、24V、48V。
線圈端子為13和14，14接正極，13接負極。此圖為2組常開常閉，1組是9為公共點。5為常開點，1為常閉點。
另1組12為公共點，8為常開點，4為常閉點。線圈14和13得電，常開點導通，常閉點斷開。
需要注意的是，當需要控制大功率負載時，應使用直流中間繼電器，即將IO控制器的繼電器輸出控制直流的中間繼電器的線圈的電源，來控制中間繼電器觸點通斷，從而實現大功率設備的控制的需求。
一般的電路常分成主電路和控制電路兩部分，繼電器主要用于控制電路，接觸器主要用于主電路；通過繼電器可實現用一路控制信號控制另一路或幾路信號的功能，完成啟動、停止、聯動等控制，主要控制對象是接觸器；接觸器的觸頭比較大，承載能力強，通過它來實現弱電到強電的控制，控制對象是電器。
中間繼電器在電力系統和電子設備中有著廣泛的應用。例如，在工業自動化系統中，中間繼電器可以用于控制各種機械設備的動作；在家用電器中，中間繼電器可以用于控制電器的開關、溫度調節等功能；在電子設備中，中間繼電器可以用于實現信號轉換、信號放大等功能。
