電位器的電路符號圖形,文字符號,作用-KIA MOS管
信息來源：本站 日期：2024-10-23
電位器是具有三個引出端、阻值可按某種變化規律調節的電阻元件。電位器通常由電阻體和可移動的電刷組成。當電刷沿電阻體移動時，在輸出端即獲得與位移量成一定關系的電阻值或電壓。當電阻體的兩個固定觸點之間外加一個電壓時，通過轉動或滑動系統改變觸點在電阻體上的位置，在動觸點與固定觸點之間便可得到一個與動觸點位置成一定關系的電壓。
電位器的結構特點
電位器的電阻體有兩個固定端，通過手動調節轉軸或滑柄，改變動觸點在電阻體上的位置，則改變了動觸點與任一個固定端之間的電阻值，從而改變了電壓與電流的大小。

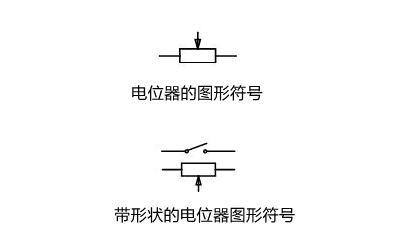

電位器的圖形符號
電位器的電路符號通常用字母RP表示。
電阻器的文字符號是“ R ”,電位器是“ RP ”,即在 R 的后面再加一個說明它有調節功能的字符“ P ”。

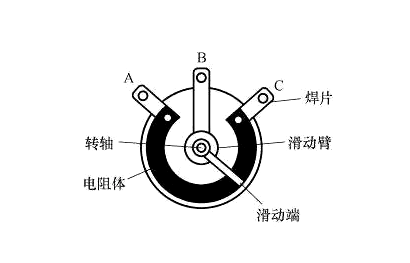

以旋轉式電位器為例說明電位器的內部結構圖，如下圖，電位器結構組成電阻體、滑動臂、滑動端、轉軸、轉柄、焊片等組成。A、B、C為三個焊片，其中A、C 之間的電阻值即為電位器的總阻值?；瑒佣说囊欢私雍钙珺，另一端與電阻體緊密接觸。當滑動端位置改變時，A-B和B-C之間的電阻值就發生變化。這是一種三腳電位器，它的兩側的腳是其全電阻，中間的腳是滑動結點，電源從兩側的一個腳接入，從中間腳引出，可以得到隨著中間腳旋轉而變化的電壓或者其他變化量。

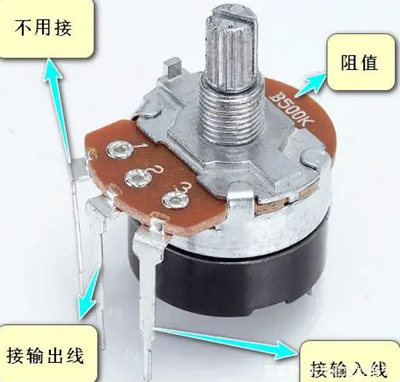

A、B、C三個焊片分別對應1、2、3個接線端，電位器都會有一個阻值，它上面所標明的電阻是電位器的總電阻值，這里的電位器是B500K，表示總阻值就是500K，按照接線圖接好線之后只需要旋轉滑動端就可以得到不同的阻值（阻值從0到500K變化）。
電位器主要參數
電位器的參數有很多，有旋轉角度、標稱阻值、溫度系數、額定功率、誤差范圍、滑動噪聲、耐磨性、零位電阻等。其中額定功率、標稱電阻、允許誤差、阻值變化規律、溫度系數是五個較為重要的參數也是在選擇電位器時候首要考慮因素。
電位器的作用
1、電流控制
能夠進行電流控制的有些屬于精密的電位器，只有這樣電流值才會得到比較準確值，當選定的電流輸出端是滑動觸點引出端時，電位器可以用來控制電流大小；
2、分配電壓
利用電阻與電壓近乎線性關系，調節電阻阻值就可以調節電壓分配關系，實現輸出電壓無級化調節，比如在加濕器等方面；
3、改變電阻
當電路需要輸入的參數是電阻阻值時候可以用電位器，當電位器接成兩端器件時，電位器在行程范圍內可以獲得一個平滑連續變化的電阻值，這時電位器就是起到了改變電阻的作用。例如在濕度等控制，通過控制電阻阻值顯示不同濕度。
