電壓反饋運放和電流反饋運放

運放根據反饋方式有兩種：電壓型和電流型。

有的人把電流反饋型運放誤作I/V變換器，因?yàn)殡娏餍瓦\(yùn)放也叫跨導運放，而且電流型一般應用并不多，那么二者有哪些區別呢？

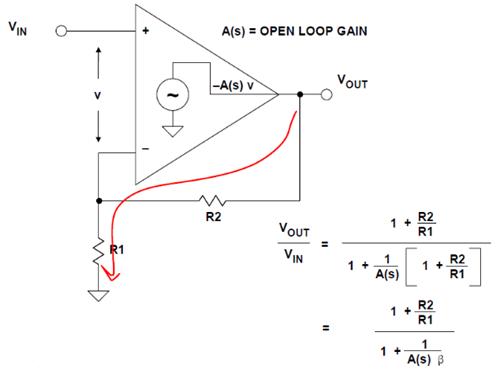

電壓反饋型運放的反饋網絡：差分輸入

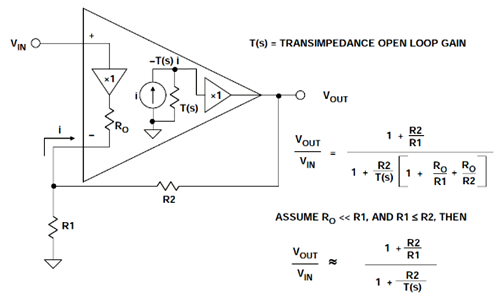

電流型運放的結構：

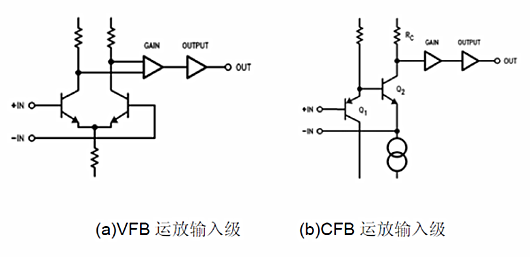

可以看出輸入結構的差異：CFB輸入利用緩沖器輸出到反饋端，緩沖器的輸出有一個輸出電阻R0，大約數十歐姆，運放輸入和反饋端的誤差信號為電流形式流過R0，這就是電流反饋的來源。誤差電流通過電流鏡像到第二級，電流變成電壓。

電壓型運放和電流型運放區別

1、帶寬VS增益

電壓反饋型放大器的-3DB帶寬由R1、Rf和跨導gm共同決定，這就是所謂的增益帯寬積的概念，增益增大，帶寬成比例下降。同時運放的穩定性有輸入阻抗R1和反饋?zhàn)杩筊f共同決定。 而對于電流反饋型運放，它的增益和帶寬是相互獨立的，其-3DB帶寬僅由Rf決定，可以通過設定Rf得到不同的帶寬。再設定R1得到不同的增益。同時，其穩定性也僅受Rf影響。

2、反饋電阻的取值

電流型運放的反饋電阻應根據數據手冊在一個特定的范圍內選取，而電壓反饋型的反饋電阻的選取就相對而言寬松許多。需要注意的是電容的阻抗隨著頻率的升高而降低，因而在電流反饋放大器的反饋回路中應謹慎使用純電容性回路，一些在電壓反饋型放大器中應用廣泛的電路在電流反饋型放大器中可能導致振蕩。 比如在電壓反饋型放大器我們常會在反饋電阻Rf上并聯一個電容Cf來限制運放的帶寬從而減少運放的帶寬噪聲（Cf也常常可以幫助電壓反饋型放大器穩定），這些如果運用到電流反饋放大器上，則十有八九會使你的電路振蕩。

3、壓擺率

當信號較大時，壓擺率常常比帶寬更占據主導地位，比如同樣用單位增益為280MHZ的放大器來緩沖10MHZ，5V的信號，電流反饋放大器能輕松完成，而電壓反饋放大器的輸出將呈現三角波，這是壓擺率不足的典型表現。 通常來說，電壓反饋放大器的壓擺率在500V每us,而電流反饋放大器擁有數千V每us.

4、如何選擇兩類芯片

a,在低速精密信號處理中，基本看不到電流反饋放大器的身影，因?yàn)槠渲绷骶冗h(yuǎn)不如精密電壓反饋放大器。

b、在高速信號處理中，應考慮設計中所需要的壓擺率和增益帯寬積；一般而言，電壓反饋放大器在10MHZ以下，低增益和小信號條件下會擁有更好的直流精度和失真性能；而電流反饋放大器在10MHZ以上，高增益和大信號調理中表現出更好的帶寬和失真度。

當下面兩種情況出現一種時，需要考慮一下選擇電流反饋放大器：1.噪聲增益大于4；2.信號頻率大于10MHZ。

應用注意：

1、電流反饋型放大器不能用做積分器。

2、電流反饋型放大器在反饋電阻兩端不能用并聯電容的方法消除振蕩。

3、電流反饋型放大器的輸出和反向輸入端不能跨接電容。

4、電流型反饋放大器的反饋誤差量是運放負管腳的電流值，Vout=Zt×In。

5、電流型反饋放大器的反饋電阻不能選擇過大的值。

6、電流型反饋放大器的反饋?zhàn)柚禃?huì)影響放大的穩定性和帶寬。

7、電流型反饋放大器不能用作電壓跟隨器的接法。

8、電流型反饋放大器的壓擺率比較高。

9、電流型反饋放大器無增益帶寬積這一個參數。

10、電流型反饋放大器的增益和閉環帶寬可以分別的設置。

11、反饋電阻有一個最佳值，既可以保證最大帶寬，也可以保證穩定的放大的不振蕩。

12、電流型反饋放大器的同向輸入和反相輸入的計算公式和電壓型的相同。
