在電力電子應用中，將交流電變換為直流電的這種AC/DC（Alternating Current / Direct Current）變換被稱為整流（rectification）。 利用二極管的單向導電性可以實現整流。
二極管有兩個電極：正極和負極。當在二極管兩端加上正向電壓時，電流可以從正極流向負極，二極管導通；而加上反向電壓時，電流無法通過，二極管截止。這種特性使得二極管在電路中起到類似開關的作用，只允許電流在一個方向上流動。
二極管整流電路一般分為半波整流和全波整流兩種。
半波整流電路只利用了交流信號的正半周或負半周，通過一個二極管將其轉化為單向的直流信號。當輸入信號的正半周時，二極管正向導通；當輸入信號的負半周時，二極管反向截止。通過這種方式，只有正半周的信號被保留，而負半周的信號被過濾掉，從而實現了半波整流。
全波整流電路則利用了交流信號的全部波形，通過兩個二極管交替導通將其轉化為單向的直流信號。當輸入信號的正半周時，D1二極管正向導通；而當輸入信號的負半周時，D2二極管反向導通。通過這種方式，無論是正半周還是負半周，都能夠被保留下來，從而實現了全波整流。
半波整流電路
220V交流市電從變壓器一次繞組輸入，二次繞組輸出。
整流電路的分析需要考慮交流電的正、負半周。

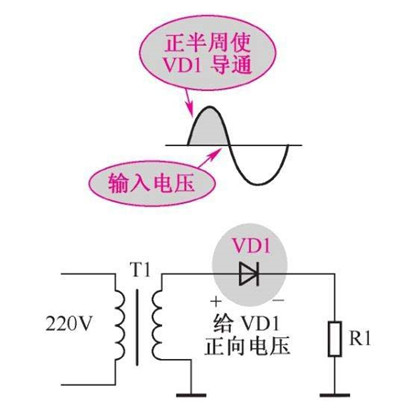

1、交流電正半周時，交流電壓使VD1正極上電壓高于地線電壓，如下圖所示，二極管負極通過電阻R1與地端相連。此時VD1正極電壓大于負極電壓，二極管VD1處于正向導通狀態。

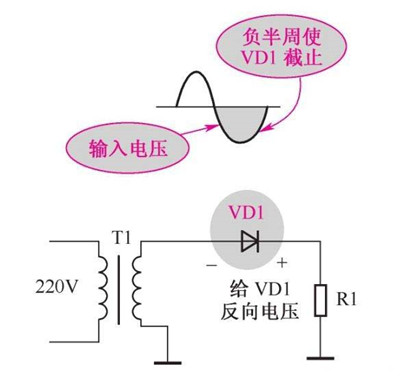

2、交流電負半周時，交流輸入電壓使二極管VD1正極電壓低于負極電壓，此時VD1處于反向偏置狀態，二極管截止、相當于開路，電路中無電流流動。整流電路沒有電壓輸出。

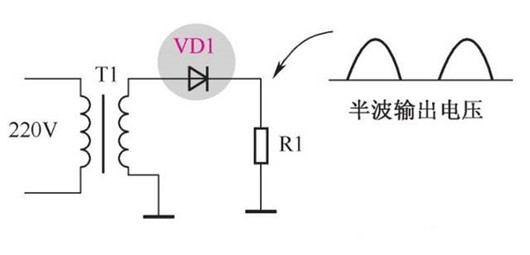

綜合分析：整流二極管在交流輸入電壓正半周期間處于導通狀態，由于正半周交流輸入電壓大小在變化，所以流過電阻的電流大小也在變化，這樣，整流電路輸出電壓大小也在相應變化，并與輸入電壓的半波周期波形相同。而在交流輸入電壓負半周期間，整流二極管處于截止狀態，電路無法形成回路，電阻上也就沒有電壓。

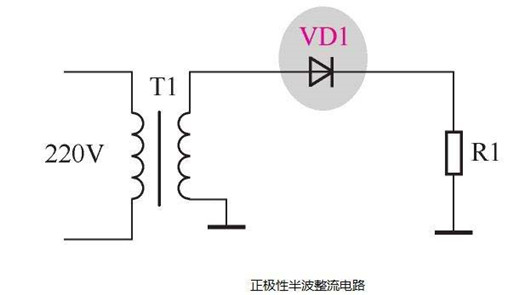

通過這一整流電路，輸入電壓的負半周被切除，最后得到正極性（正半周）的單向脈動直流輸出電壓。
全波整流電路
下圖是全波整流電路（正極性全波整流）。從圖中可以看出，全波整流電路有兩個特征：全波整流電路使用兩個整流二極管；電源變壓器二次繞組必須有中心抽頭。
整流二極管VD1導通時的電流回路：二次繞組L1上端-整流二極管VD1正極-VD1負極-R1-地-二次繞組中心抽頭-二次繞組L1。
整流二極管VD2導通時的電流回路：二次繞組L2下端-整流二極管VD2正極-VD2負極-R1-地-二次繞組中心抽頭-二次繞組L2。
由此可見，全波整流電路能夠將交流電壓的負半周電壓轉換成負載上的正極性單向脈動直流電壓。

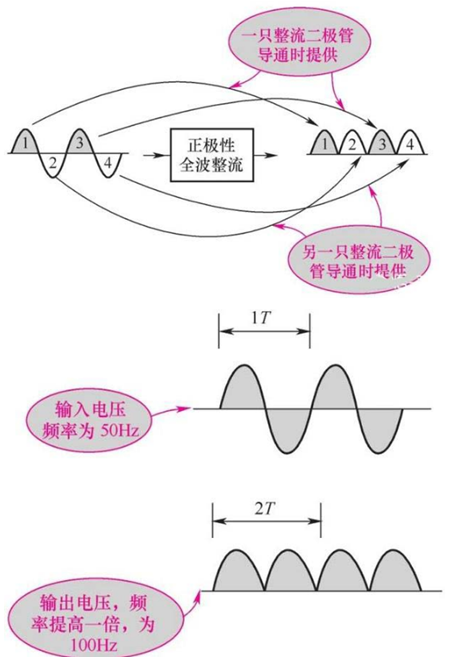

還有一點需要注意的是：因為將交流輸入電壓的負半周電壓轉換成了正半周電壓，所以頻率提高了一倍。
