三極管做開關時，工作在截止和飽和兩個狀態；一般是通過控制三極管的基極電壓Ub來控制三極管的導通與斷開；對于NPN來說，使Ube<Uon,三極管斷開，Ube>Uon,三極管導通，（基極電位高于射級點位一定值的時候?qū)ǎ┢渲幸话鉛e接地，則只需控制Ub,使Ub>Uon即可使之導通；
對于PNP來說，使Ueb<Uon，三極管斷開，Ueb>Uon，三極管導通，（基極電位低于射級點位一定值的時候?qū)ǎ┢渲幸话鉛c接地，所以要使三極管導通既要控制Ue又要控制Ub使Ueb>Uon才行。所以一般是Ue為某個固定電壓值，只通過控制Ub來就可以控制三極管的導通與斷開。
三極管導通與否一般看基極電位和射極電位的電壓差，所以要保證射擊的電壓的狀態是確定的，所以在使用的時候一般射級接GND（NPN),或者接VCC（PNP)。

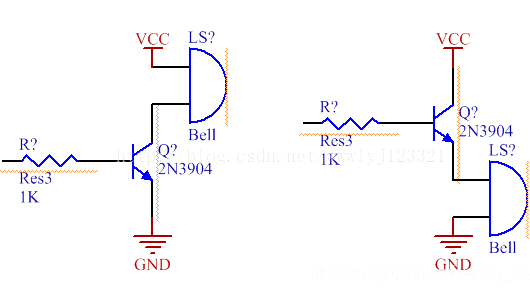

所以對于NPN，一般采取的用法如下圖的左側所示：

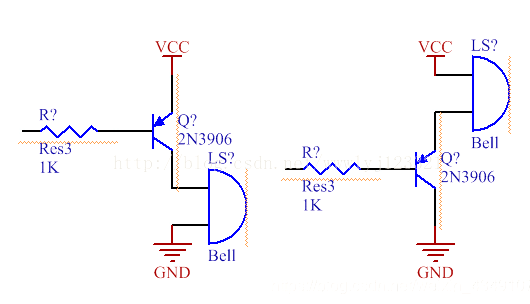

對于PNP，一般如下圖的左側所示：
下圖展示2種NMOS開關電路，一種生成“低使能”波形(開關按下的時候低電平)，一種生成“高使能”波形(開關按下的時候高電平）。
同理，PMOS（PNP）也可以構造2種開關電路。
多個開關可以共用同一電源和接地，而互不影響。LED燈亮代表按下或使能。
