有刷控制器電路原理

電動車控制器以功率大小可分為大功率、中功率、小功率三類。電動自行車使用小功率的，貨運三輪車和電摩托要使用中功率和大功率的。從配合電機分，可分為有刷、無刷兩大類。

有刷控制器電路

電路原理

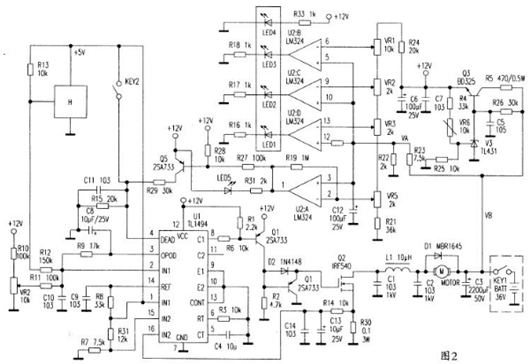

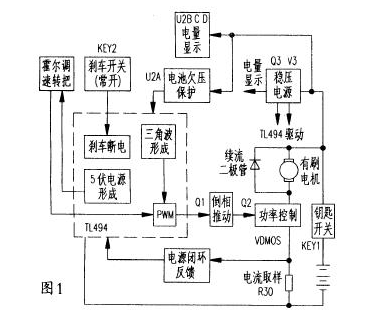

電路原理圖見圖2所示，該控制器由穩壓電源電路、PWM產生電路、電機驅動電路、蓄電池放電指示電路、電機過流及蓄電池過放電保護電路等組成。

穩壓電源 由V3（TL431），Q3等元件組成，從36V蓄電池經過串聯穩壓后得到+12V電壓，給控制電路供電，調節VR6可校準+12V電源。

PWM電路 以脈寬調制 器TL494為核心組成。R3、C4與內部電路產生振蕩，頻率大約為12kHz。

H是高變低型霍爾速度控制轉把，由松開到旋緊時，其輸出端可得到4V—1V的電壓。該電壓加到TL494的②腳，與①腳電壓進行比較，在⑧腳得到調寬脈沖。②腳電壓越低，⑧腳輸出的調寬脈沖的低電平部分越寬，電機轉速越高，電位器VR2用于零速調節，調節VR2使轉把松開時電機停轉再過一點。

電機驅動電路 由Q1、Q2、Q4等元件組成。電機MOTOR為永磁直流有刷電機。TL494的⑧腳輸出的調寬脈沖，經Q1反相放大驅動VDMOS管Q2。TL494的⑧腳輸出的調寬脈沖低電平部分越寬，則Q2導通時間越長，電機轉速越高。D1是電機續流二極管，防止Q2擊穿。TL494的⑧腳輸出低電平時，Q1、D2導通，Q4截止，Q2導通；TL494的⑧腳輸出高電平時，Q1、D2截止，Q4導通，迅速將Q2柵極電荷泄放，加速Q(mào)2的截止過程，對降低Q2溫度有十分重要的作用。

蓄電池放電指示電路 由LM324組成四個比較器，12V由R24、VR1、VR4、VR3、VR5、R21分壓形成四個不同基準電壓分別加到四個比較器的反相端。蓄電池電壓經R23和R22分壓加到每個比較器的同相端，該電壓和蓄電池電壓成比例。VA=VB*R22/（R22+R23）。當蓄電池電壓不低于38V時，LED1、LED2、LED3均點亮；當電池電壓低于38V時，LED3熄滅；當電池電壓低于35V時，LED2熄滅；當電池電壓低于33V時，LED1熄滅，此時應給電池充電。調節VR1、VR4、VR3可分別設定LED3、LED2、LED1熄滅時的電壓。LED4用作電源指示，LED5用作欠壓切斷控制器輸出指示。

蓄電池過放電保護 當蓄電池放電到31.5V時.LM324的①腳輸出低電平，三極管Q5導通，約5V電壓加到TL494的死區控制端④腳。該腳電位≥3.5V，就會迫使TL494內部調寬脈沖輸出管截止，從而使三極管Q1、Q2截止，電機停止運轉，蓄電池放電停止，進入電池保護狀態。此時LED5點亮，指示出該狀態。VR5用于設定電池保護點電壓。

電機過流保護 R30為電機電流取樣電阻，當過流時，取樣電壓經R14加到TL494的⑩腳。當⑩腳電位高于⑩腳電位時，TL494內部運放2輸出高電平，迫使TL494內部調寬脈沖輸出管截止，從而使Q1、Q2截止，電機停止運轉，從而保護了電機。

制動保護 當剎車制動時，KEY2接通.5V電壓加到TL494的死區控制端④腳，迫使TL494內部調寬脈沖輸出管截止，從而使Q1、Q2截止，電機停止運轉，實施制動保護。

調試

調速電路零速調試：速度轉把完全松開。調節VR2使電機停轉并再調過一點以保證可靠置零速。制動調試：轉動速度轉把，電機旋轉。此時閉合制動開關KEY2，Q2柵極應立即變?yōu)榈碗娖?V。過流保護調試：轉動速度轉把，Q2柵極為高電平12V。此時在源極對地之間加上0.8V左右的電壓，柵極應很快變?yōu)榈碗娖健?/span>

蓄電池放電指示電路用可調電源代替蓄電池。電壓為38V時，調節VR1，使LED3剛好熄滅；電壓為35V時，調節VR2，使LED2剛好熄滅；電壓為33V時，調節VR3，使LED1剛好熄滅；電壓為31V時，調節VR5，使LED5剛好點亮，此時TL494的④腳應為高電平5V左右，進入電池欠壓保護狀態。通過上述設置，僅LED1點亮?xí)r，電壓為33V-34V，應及時給蓄電池充電，不過LED1熄滅至LED5點亮這段時間，蓄電池還可維持運行，但LED5點亮?xí)r，進入欠壓保護狀態。此時應注意，過一會兒電池電壓因電機停轉而回升，保護解除，又恢復工作。如此反復保護-工作-保護的結果會損壞電池和控制器，故應避免出現這種狀況。
