全波整流電路是將交流電的完整周期轉換為脈動直流電的整流電路。
在這種整流電路中，在半個周期內，電流流過一個整流器件（比如晶體二極管），而在另一個半周內，電流流經第二個整流器件，并且兩個整流器件的連接能使流經它們的電流以同一方向流過負載。
全波整流整流前后的波形與半波整流所不同的，是在全波整流中利用了交流的兩個半波，這就提高了整流器的效率，并使已整電流易于平滑。
因此在整流器中廣泛地應用著全波整流。在應用全波整流器時其電源變壓器必須有中心抽頭。無論正半周或負半周，通過負載電阻R的電流方向總是相同的。
全波整流電路構建
使用一個中心抽頭變壓器和兩個二極管，這被稱為中心抽頭全波整流電路。

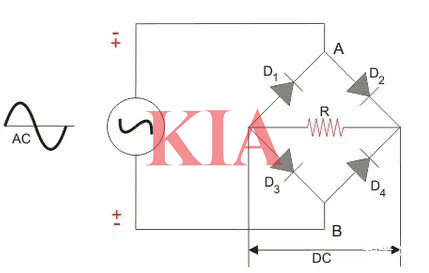

使用一個標準變壓器，四個二極管排列成一個電橋，這個叫做橋式整流電路。使用一個標準變壓器，四個二極管排列成一個電橋，這個叫做橋式整流電路。

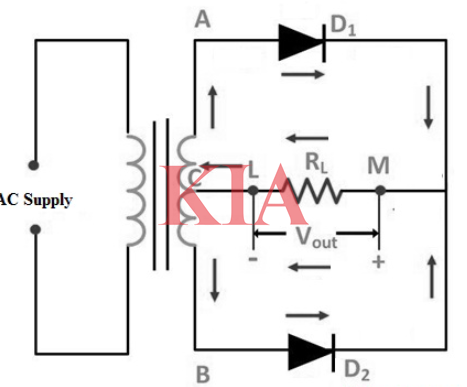

中心抽頭全波整流電路的電路圖如下所示。該整流器電路可以設計有一個交流電源、兩個二極管、一個負載電阻和一個中心抽頭變壓器。如下電路圖所示，兩個二極管連接到中心抽頭變壓器的兩端。

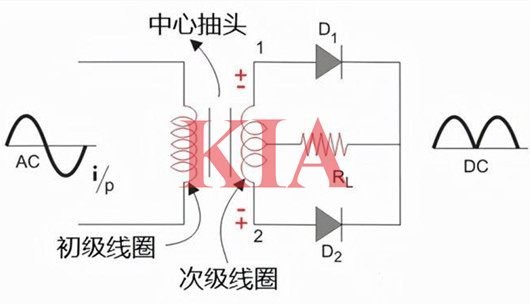

電路內的交流電源提供給中心抽頭變壓器的主繞組。連接在次級（次要）繞組中心的中心抽頭或額外導線將 i/p 電壓分為兩部分。
次級繞組的較高部分耦合到“D1”二極管，而較低部分耦合到“D2”二極管。兩個二極管都使用中心抽頭變壓器簡單地連接到負載電阻 (RL)。通常，中心抽頭被視為接地點或零電壓參考。
