開關穩壓電源通過高頻開關管周期性通斷，配合儲能元件實現能量轉換與電壓調節，其利用脈沖寬度調制（PWM）或脈沖頻率調制（PFM）技術動態控制開關占空比以穩定輸出電壓。

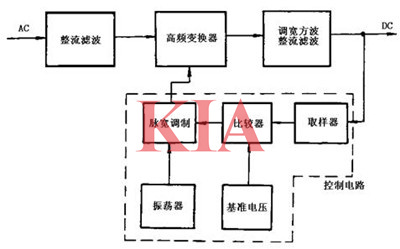

開關穩壓電源的基本電路框圖：
交流電壓經整流電路及濾波電路整流濾波后，變成含有一定脈動成份的直流電壓，該電壓進入高頻變換器被轉換成所需電壓值的方波，最后再將這個方波電壓經整流濾波變為所需要的直流電壓。

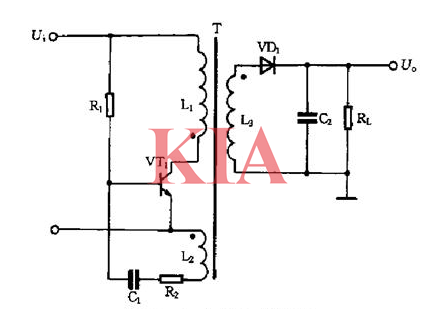

自激式開關穩壓電源電路
這是一種利用間歇振蕩電路組成的開關電源，也是目前廣泛使用的基本電源之一。
當接入電源后在R1給開關管VT1提供啟動電流，使VT1開始導通，其集電極電流Ic在L1中線性增長，在L2 中感應出使VT1 基極為正，發射極為負的正反饋電壓，使VT1 很快飽和。與此同時，感應電壓給C1充電，隨著C1充電電壓的增高，VT1基極電位逐漸變低，致使VT1退出飽和區，Ic 開始減小，在L2 中感應出使VT1 基極為負、發射極為正的電壓，使VT1 迅速截止，這時二極管VD1導通，高頻變壓器Ｔ初級繞組中的儲能釋放給負載。在VT1截止時，L2中沒有感應電壓，直流供電輸入電壓又經R1給C1反向充電，逐漸提高VT1基極電位，使其重新導通，再次翻轉達到飽和狀態，電路就這樣重復振蕩下去。這里就像單端反激式開關電源那樣，由變壓器Ｔ的次級繞組向負載輸出所需要的電壓。
自激式開關電源中的開關管起著開關及振蕩的雙重作從，也省去了控制電路。電路中由于負載位于變壓器的次級且工作在反激狀態，具有輸入和輸出相互隔離的優點。這種電路不僅適用于大功率電源，亦適用于小功率電源。

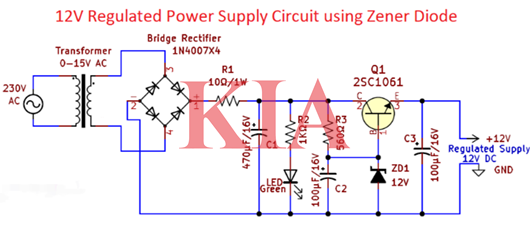

12V穩壓電源電路圖
使用齊納二極管構建12伏穩壓電源電路非常簡單，首先需要使用降壓變壓器提供至少 15V 交流電，然后使用橋式整流器模塊或四個 1N4007 二極管電橋布置將交流電源轉換為直流電。然后這個直流電源經過電容 C1 和LED濾波表明電源存在。
電阻器R3和電容器C2串聯在正極線和負極線之間，為晶體管Q1提供VBC電源。 R3 電阻器的值對流向 Q1 (IB) 基極端子的電流有影響。晶體管基極端子與反向偏置 12 伏齊納二極管連接。該 ZD1 在晶體管基極提供恒定電壓（齊納擊穿）并負責調節輸出電壓。通過改變齊納二極管，我們可以得到不同電壓電平的調節器。
