OCL (Output Capacitor Less)，沒有輸出電容器。OCL功率放大電路一般采用正、負對稱的兩組電源供電，電路內部直到負載揚聲器全部采用直接耦合，中間無輸入、輸出變壓器（人們將不用輸入和輸出變壓器的功率放大電路稱為單端推挽電路），也不需要輸出電容器，其好處是通頻帶寬，信號失真最低。
OCL是OTL電路的升級，指省去輸出端大電容的功率放大電路，省去了輸出電容，使系統的低頻響應更加平滑。缺點是必須用雙電源供電，增加了電源的復雜性。
工作原理

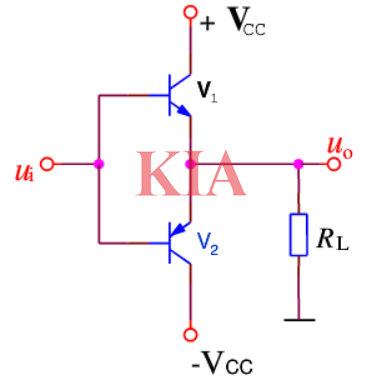

當輸入信號為正半周期時，V1導通，V2截止，電流方向為+Vcc，V1的集電極，V1的發射極，負載，地。
當輸入信號為負半周期時，V1截止，V2導通，電流方向為地，負載，V2的發射極，V2的集電極。
B類雙電源互補對稱功率放大電路
T1管為NPN型晶體管，T2管為PNP型晶體管，兩管參數相同，其基極和發射極分別連在一起，信號從基極輸入，發射極輸出，R1為負載，且VCC=VEE。電路中兩管交替工作完成一個周期的負載電流輸出，因此也稱為互補推挽電路。
設T1、T2理想對稱，且忽略導通電壓UBE。

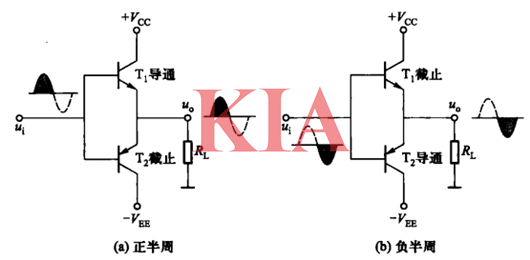

在輸入信號的正半周，如圖所示，T1管發射結正偏，使T1管導通，T2管發射結反偏，使T2管截止。

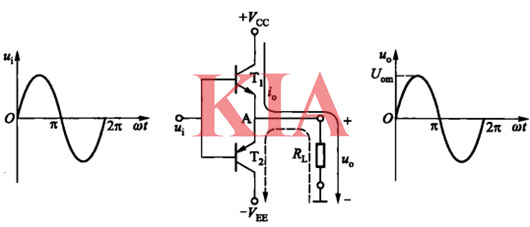

電流由電源Vcc流經T1管和負載電阻到地。負載上的電流由上向下，如圖1中實線箭頭所示，從而形成負載電流i的正半周。
在輸入信號的負半周，如圖所示，T1管的發射結反偏，使T1管截止，T2管的發射結正偏，T2管導通。
此時的電流是從-VEE的正端（即地）經R1再經T2流向-VEE，負載上的電流由下向上，如圖中虛線箭頭所示，從而形成負載電流的負半周。
由于T1、T2管輪流導通，形成互補，在RL上得到與輸入信號波形相接近的電流和電壓，故稱這種電路為B類互補對稱放大電路。又因為靜態時公共發射極電位為零，不必采用電容耦合，簡稱為OCL電路。
