LLC諧振電路通過調節開關頻率來維持輸出電壓的恒定。這一特性使得原邊兩個主MOS開關能夠?qū)崿F(xiàn)零電壓開通（ZVS），同時副邊整流二極管則達到零電流關斷（ZCS）。借助軟開關技術，LLC諧振電路不僅降低了電源的開關損耗，還顯著提升了功率變換器的效率和功率密度。
LLC諧振電路組成：
1.輸入級（開關電路）：通常由半橋或全橋MOSFET構成，將直流輸入轉換為高頻方波信號；
2.諧振腔：包含諧振電感（Lr）、諧振電容（Cr）和勵磁電感（Lm），
其中：
Lr與Cr形成串聯諧振網絡，決定電路的主要諧振頻率；
Lm作為變壓器的勵磁電感，參與能量存儲并調節頻率響應；
3.輸出級（整流電路）：通過二極管或同步整流器件將諧振腔輸出的正弦波整流為直流。

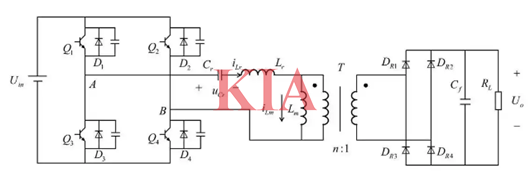

llc諧振電路工作原理
LLC諧振電路主要由開關電路、諧振電路以及整流電路三個部分組成。通過控制開關管的開關時間和頻率，使得諧振電路中的電感、電容和變壓器之間產生諧振振蕩，從而實現高效的能量轉換。
1. 開關電路
開關電路通常由MOSFET等開關器件構成，負責控制電路的通斷。在LLC諧振電路中，開關電路的工作狀態對諧振電路的影響至關重要。
2. 諧振電路
諧振電路是LLC諧振電路的核心部分，由諧振電感Lr、諧振電容Cr以及勵磁電感Lm組成。這些元件與變壓器原邊連接，形成諧振回路。當開關管導通時，輸入電壓通過主線圈和諧振電容形成諧振回路，諧振電流開始增加。隨著諧振電流的增加，副線圈開始感應出電壓，并通過輸出整流電路轉換為直流電壓供給負載。當開關管關斷時，諧振電流繼續通過變壓器的副線圈和諧振電容進行諧振，直到下一個開關周期開始。
3. 整流電路
整流電路通常由二極管等整流元件構成，負責將變壓器輸出的交流電壓轉換為直流電壓，并驅動負載工作。
4. 工作模態
LLC諧振電路的工作模態可以根據開關頻率和諧振頻率的關系進行劃分，主要包括欠諧振模式、準諧振模式和過諧振模式。在不同的工作模態下，電路的工作特性和效率會有所不同。
