運放電路在單電源供電，而又處理交變信號時，常采用預加偏置電壓的方法，（完成電平位移）取得完整的信號輸出。
理論分析時，已不能簡單套用反饋電壓與輸入電阻的比例來得到確定值了。若嫌計算繁瑣或不想計算，此時據偏置電壓和偏置電路，用電阻串聯分壓的簡易方法，則不難實際推算出輸出電壓值。

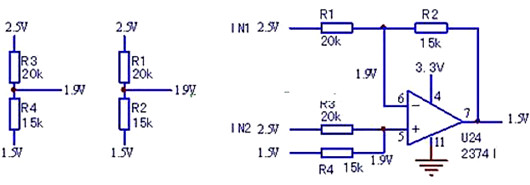

HSV-162A伺服驅動器，電流檢測的后級電路如圖1所示。
1 預加偏置電壓的差分衰減器電路
電路的基本結構為差分放大器，再看R2、R1的取值，是為差分衰減器電路，其電壓衰減倍數是多少呢？
1）靜態工作點
IN1=IN2=2.5V，據R3、R4的串聯分壓電路，可知U24兩輸入端電壓皆為1.9V；再看R1、R2串聯分壓回路，與R3、R4的串聯分壓電路是同樣的取值，可知此時電路輸出電壓，也為1.5V。
上電如果測U24的7腳輸出電壓為1.5V，上電報過電流故障，已經排除該電路了。
2）動態輸出

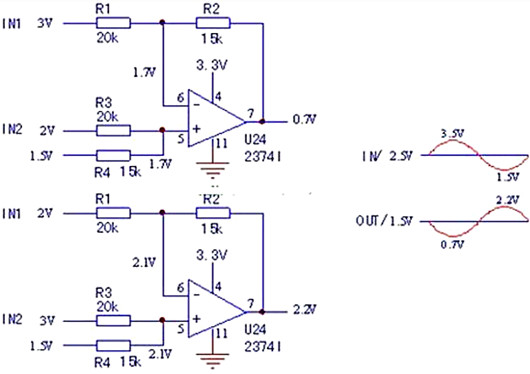

假定輸入電壓的差分值即IN1-IN2是±1V，輸出電壓是如何變化呢？看圖2。
圖2 動態輸出等效圖
據輸入信號電壓變化，同樣，由R1/R2和R3/R4的串聯分壓電路，可大致估算出輸出電壓值，見圖2右側的波形圖。
輸入±1V；輸出±0.5V。
得到結論，該電路是將輸入信號之差衰減2倍輸出的差分衰減器。
用串聯分壓算一下，個人感覺比套用公式要簡易得多，直捷得多，不用現翻書本。
由簡單的估算確定電路的類型和好壞。如果相當熟了，一看電阻值，就知輸出電壓了。一搭表筆，就知電路的好壞了。
遇有放大器電路問題，不要忙著換片，測量一下比焊片更快也更省事兒。因為確定其好壞，不是難事兒。
